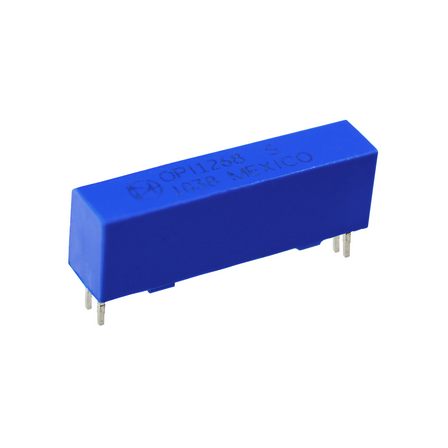

OPI1268S 高電圧・高速光アイソレーター
20kVの高耐圧・高速データ転送が可能な光アイソレーター
OPI1268Sは、高速データ伝送が可能なデジタル出力付きの高電圧アイソレーターです。OPI1268 の入力には、ピーク波長850nm の高効率GaAlAs LED が使用されており、出力光学IC と光結合されています。出力IC 内のフォトロジックデバイスは、入射するモジュレート光を検出し、比例した電流に変換します。この電流は、温度、電流、電圧補償された高利得線形アンプに供給されます。その結果、オープンコレクタインバーター構成の非常に安定したデジタル出力が得られます。このデバイスは、入力と出力回路の間でDC およびAC電圧絶縁を実現しつつ、TTL 信号の整合性を維持します。
基本情報
特長： •20 kV DC 絶縁 •2 Mbit/s 転送速度 •t PHL t PLH ≤ 50 ns 標準 •クリープパス:24mm •TTL 互換 •6 軸/ 10 G RMS 負荷定格 認証： •UL File E58730 •ATEX 認証Exia IIc Ga •EN IEC 60079 0:2018 •EN 60079 11:2012 (IEC 60079 11:2011Edition6) •IP65 等級
納期
応相談
型番・ブランド名
TTエレクトロニクス(OPTEK)
用途／実績例
・鉄道の予備電源 ・太陽光発電機
