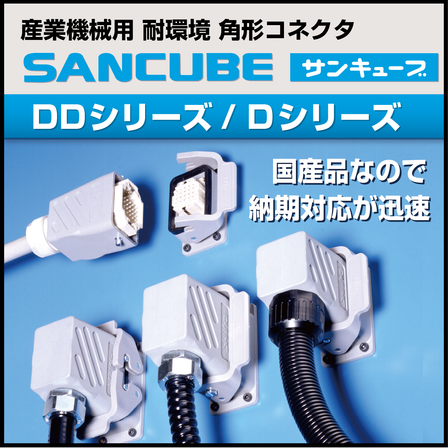

産業機械用 耐環境角形コネクタ『DDシリーズ』『Dシリーズ』
国産品なので納期対応が迅速！工作機械、産業機械に最適です。
角形コネクタ『DDシリーズ』『Dシリーズ』は、工作機械や工場などの悪環境下（汚染度3）に設置される産業機械設備等に使用する耐環境角形コネクタです。 豊富な種類とサイズ。納期対応万全。厳しい試験をクリアした安心の品質です。 【特長】 ◆耐環境角形コネクタ。 ◆海外製の角形コネクタと原則的に互換性があります。 ◆CE、UL、CSAの適合を宣言又は認証品であり、グローバル品です。 ◆国内生産品で安心の品質。納期の迅速な対応ができます。 ◆弊社製品のケイフレックス、サンフレキROBO、ケイグランド、そしてサンキューブの使用で一本のハーネスが完成します。 ◆汎用（CC1.6）のメスコンタクトは、弊社独自の設計で、オスコンタクトの挿抜時のコジリ性に優れています。また、コンタクトのインサートからの引抜き強度が大きいです。 ◆防水性能 IP65。 ◆耐油。ロックレバーは鋼製です。PC製と較べ耐油性に優れています。 ◆フード及びハウジングのエントリーねじは国際規格のメートルねじを採用しています。 ※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
基本情報
【材質】 フード：《DDコネクタ》ADC、《Dコネクタ》ADC/PA ハウジング 本体：《DDコネクタ》ADC、<Dコネクタ》ADC/PA ハウジング レバー：SS/PC コンタクト：銅合金 インサート 本体：PC（UL-94VO） インサート アース金具：銅合金 【仕様】 定格電流（コンタクト1本あたり）：10A 定格電圧：AC600V（UL規格/CSA規格）、AC250V（VDE0110の汚染度3） 芯数：《DDコネクタ》15,24,42,72,144、《Dコネクタ》3,4,7,8,12 耐電圧：AC2.2kv 絶縁抵抗：10の10乗Ω以上 接触抵抗：3mΩ以下 使用温度：-40〜+125℃ 保護等級：IP65 電線の接続：圧着 適用コンタクトの品番：YSCMD／YSCFD 適用電線：0.25〜2.5mm2／AWG24〜AWG14 認証規格：UL／CSA 認証品 ※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
