【金型向け】超硬合金製極小径ピンゲージによる精密な寸法管理

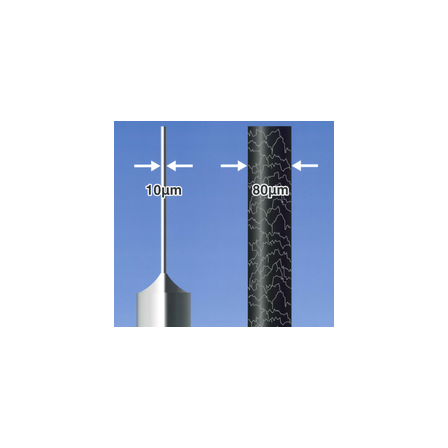

金型の寸法管理に。髪の毛より細いピンゲージで、高精度測定を実現。
金型業界では、製品の品質を左右する寸法の正確な管理が不可欠です。特に、ミクロン単位での精度が求められる金型部品においては、寸法のわずかな誤差が製品の不良や性能低下につながる可能性があります。超硬合金製極小径ピンゲージは、このような課題に対し、高精度な測定を提供します。髪の毛よりも細いピンゲージで、金型部品の微細な寸法を正確に測定し、高品質な製品製造をサポートします。 【活用シーン】 ・金型部品の寸法検査 ・成形品の寸法測定 ・金型製作時の精度確認 【導入の効果】 ・製品の品質向上 ・不良品の削減 ・金型寿命の延長
基本情報
【特長】 ・外径公差±0.5μmの超精密仕上げ ・耐摩耗性と強度に優れ、長期にわたり安定した測定を実現 ・最小ロット1本から量産まで対応 ・カスタム仕様対応 【当社の強み】 ・微細精密加工：外径最小径φ0.01～、外径公差±0.0001～、真円度0.0001（単位：mm） ・加工対応力：現在、最小ロット本数が1本の受注から、数万本の受注を毎月継続して受注 ・材料調達：国内ほぼすべての超硬合金メーカーより直接材料の調達が可能。また欧州メーカーや台湾、中国、韓国といったアジアのメーカーの材料も調達可能。ファインセラミックスも材料調達から加工まで一括で対応が可能 ・検査保証体制：ISO9001認証取得済み、ご希望であれば測定機の校正証明書の発行可能
価格帯
納期
型番・ブランド名
極小径ピンゲージ
用途／実績例
【用途】 ・医療分野：カテーテル部品や人工透析装置のプランジャー測定 ・半導体分野：チップや基板の位置決め確認 ・エネルギー分野：燃料電池部品の精度検証 ・研究用途：マイクロ流体デバイスや微細加工の評価
カタログ（1）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
弊社は超硬合金やファインセラミックス等といった材質で製作したピン、シャフト形状の製品を、大手工具メーカー、電子部品メーカー、自動車部品メーカーへ供給しております。 その他、自社内のニーズに応える形で生まれたPCD（工業用ダイヤモンド）耐摩耗治具の製造、販売も行っております。 三和クリエーションの特長 ・微細精密加工：外径最小径φ0.01～、外径公差±0.0001～、真円度0.0001（単位：mm） ・加工対応力：現在、最小ロット本数が1本の受注から、数万本の受注を毎月継続して受注 ・材料調達：国内ほぼすべての超硬合金メーカーより直接材料の調達が可能。また欧州メーカーや台湾、中国、韓国といったアジアのメーカーの材料も調達可能。ファインセラミックスも材料調達から加工まで一括で対応が可能 ・加工実績材質：超硬合金、ジルコニア、アルミナ、窒化ケイ素、炭化ケイ素、SIC、SKH51、SUS、SKD、チタン、ニッケルチタン、フェロチタニット、多結晶シリコン等 ・検査保証体制：ISO9001認証取得済み、ご希望であれば測定機の校正証明書の発行可能
