【電子部品向け】超硬合金製極小径ピンゲージによる位置決め

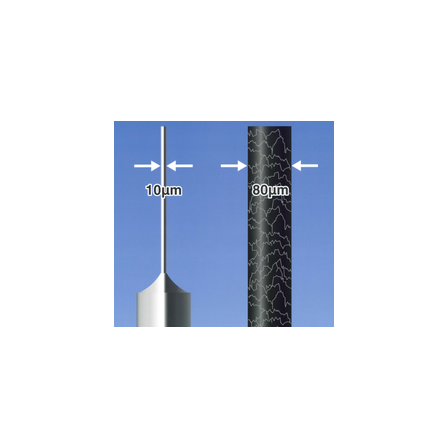

髪の毛より細いピンゲージで、電子部品の位置決め精度を向上。
電子部品業界では、製品の小型化と高密度実装が進み、ミクロン単位での位置決め精度が求められています。基板やチップの正確な位置決めは、製品の性能と信頼性を左右する重要な要素です。位置決め精度が低いと、接続不良や誤動作を引き起こし、製品の歩留まりを低下させる可能性があります。超硬合金製極小径ピンゲージは、高精度な位置決めを可能にし、製品の品質向上に貢献します。 【活用シーン】 ・半導体チップや基板の位置決め ・コネクタや端子の位置合わせ ・電子部品の組み立て工程 【導入の効果】 ・高精度な位置決めによる製品不良率の低減 ・組み立て工程の効率化 ・製品の信頼性向上
基本情報
【特長】 ・外径公差±0.5μmの超精密仕上げ ・直径0.01～0.099mmの極小径 ・超硬合金による高い耐摩耗性と強度 ・最小ロット1本から量産まで対応 ・カスタム仕様対応 【当社の強み】 ・微細精密加工技術：外径最小径φ0.01～、外径公差±0.0001～、真円度0.0001（単位：mm） ・多様な材料への対応：超硬合金をはじめ、ジルコニア、アルミナ、窒化ケイ素など ・ISO9001認証取得による品質保証 ・最小ロット1本からの対応と量産体制 ・材料調達から加工までの一貫対応
価格帯
納期
型番・ブランド名
極小径ピンゲージ
用途／実績例
【用途】 ・医療分野：カテーテル部品や人工透析装置のプランジャー測定 ・半導体分野：チップや基板の位置決め確認 ・エネルギー分野：燃料電池部品の精度検証 ・研究用途：マイクロ流体デバイスや微細加工の評価
カタログ（1）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
弊社は超硬合金やファインセラミックス等といった材質で製作したピン、シャフト形状の製品を、大手工具メーカー、電子部品メーカー、自動車部品メーカーへ供給しております。 その他、自社内のニーズに応える形で生まれたPCD（工業用ダイヤモンド）耐摩耗治具の製造、販売も行っております。 三和クリエーションの特長 ・微細精密加工：外径最小径φ0.01～、外径公差±0.0001～、真円度0.0001（単位：mm） ・加工対応力：現在、最小ロット本数が1本の受注から、数万本の受注を毎月継続して受注 ・材料調達：国内ほぼすべての超硬合金メーカーより直接材料の調達が可能。また欧州メーカーや台湾、中国、韓国といったアジアのメーカーの材料も調達可能。ファインセラミックスも材料調達から加工まで一括で対応が可能 ・加工実績材質：超硬合金、ジルコニア、アルミナ、窒化ケイ素、炭化ケイ素、SIC、SKH51、SUS、SKD、チタン、ニッケルチタン、フェロチタニット、多結晶シリコン等 ・検査保証体制：ISO9001認証取得済み、ご希望であれば測定機の校正証明書の発行可能
