【通信機器向け】超硬合金製極小径ピンゲージ
通信機器の小型化を支える、高精度測定ソリューション。

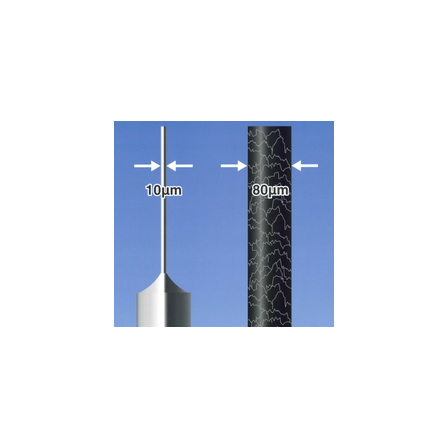

通信機器業界では、製品の小型化と高密度実装が進んでおり、部品の精密な寸法管理が不可欠です。特に、小型化されたデバイスにおいては、ミクロン単位での精度が製品の性能を左右します。不正確な測定は、製品の組み立て不良や性能低下につながる可能性があります。当社の超硬合金製極小径ピンゲージは、髪の毛よりも細い寸法を正確に測定し、通信機器の品質向上に貢献します。 【活用シーン】 ・小型コネクタの穴径測定 ・基板実装部品の位置決め確認 ・筐体部品の寸法検査 【導入の効果】 ・高精度な測定による製品不良率の低減 ・小型化・高密度実装への対応 ・長期的なコスト削減
基本情報
【特長】 ・外径公差±0.5μmの超精密仕上げ ・直径0.01～0.099mmの極小径対応 ・超硬合金による高い耐摩耗性と強度 ・最小ロット1本から量産まで対応 ・カスタム仕様への柔軟な対応 【当社の強み】 ・微細精密加工技術：外径最小径φ0.01～、外径公差±0.0001～、真円度0.0001（単位：mm） ・多様な材料への対応：超硬合金をはじめ、ジルコニア、アルミナ、窒化ケイ素など ・ISO9001認証取得による品質保証 ・最小ロット1本からの柔軟な対応 ・材料調達から加工までの一貫したサービス
価格帯
納期
型番・ブランド名
極小径ピンゲージ
用途／実績例
【用途】 ・医療分野：カテーテル部品や人工透析装置のプランジャー測定 ・半導体分野：チップや基板の位置決め確認 ・エネルギー分野：燃料電池部品の精度検証 ・研究用途：マイクロ流体デバイスや微細加工の評価
カタログ（1）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
弊社は超硬合金やファインセラミックス等といった材質で製作したピン、シャフト形状の製品を、大手工具メーカー、電子部品メーカー、自動車部品メーカーへ供給しております。 その他、自社内のニーズに応える形で生まれたPCD（工業用ダイヤモンド）耐摩耗治具の製造、販売も行っております。 三和クリエーションの特長 ・微細精密加工：外径最小径φ0.01～、外径公差±0.0001～、真円度0.0001（単位：mm） ・加工対応力：現在、最小ロット本数が1本の受注から、数万本の受注を毎月継続して受注 ・材料調達：国内ほぼすべての超硬合金メーカーより直接材料の調達が可能。また欧州メーカーや台湾、中国、韓国といったアジアのメーカーの材料も調達可能。ファインセラミックスも材料調達から加工まで一括で対応が可能 ・加工実績材質：超硬合金、ジルコニア、アルミナ、窒化ケイ素、炭化ケイ素、SIC、SKH51、SUS、SKD、チタン、ニッケルチタン、フェロチタニット、多結晶シリコン等 ・検査保証体制：ISO9001認証取得済み、ご希望であれば測定機の校正証明書の発行可能
