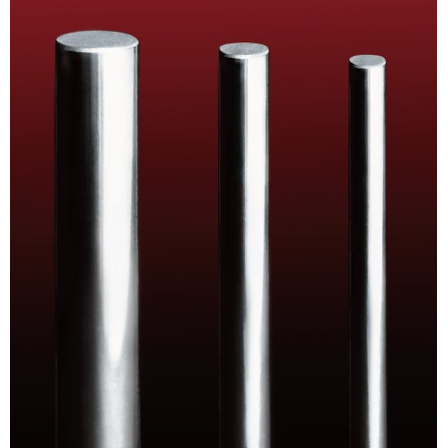

【光学機器向け】超硬合金製高精度小径ピンゲージ
ミクロンオーダーでの正確な内径測定を実現。レンズ調整に最適。
光学機器業界では、レンズの精密な調整が製品の性能を左右します。特に、光軸調整や焦点距離の微調整においては、正確な内径測定が求められます。わずかな誤差が、画像の歪みや解像度の低下につながる可能性があります。当社の超硬合金製高精度小径ピンゲージは、ミクロンオーダーでの正確な測定を可能にし、レンズ調整の精度向上に貢献します。 【活用シーン】 ・レンズの組み立て工程 ・光学部品の検査 ・光軸調整 【導入の効果】 ・高精度なレンズ調整が可能になる ・製品の品質向上 ・作業効率の改善
基本情報
【特長】 ・超精級はマスターピンゲージとして使用可能 ・外径0.1～10mm、全長40～60mmのサイズで製作可能 ・φ6.001～φ10.000は個別注文にて製作 ・ジルコニア材での製作も可能 ・1本からのロットに対応 【当社の強み】 ・微細精密加工技術：外径最小径φ0.01mm～、外径公差±0.0001mm～、真円度0.0001mm ・多様な材料への対応：超硬合金、ジルコニア、アルミナなど ・ISO9001認証取得による品質保証 ・校正証明書、トレーサビリティ体系図の発行対応（別途費用）
価格情報
お問い合わせ下さい。
納期
用途／実績例
●詳しくはお問い合わせ、またはカタログをダウンロードしてください。
カタログ（3）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
弊社は超硬合金やファインセラミックス等といった材質で製作したピン、シャフト形状の製品を、大手工具メーカー、電子部品メーカー、自動車部品メーカーへ供給しております。 その他、自社内のニーズに応える形で生まれたPCD（工業用ダイヤモンド）耐摩耗治具の製造、販売も行っております。 三和クリエーションの特長 ・微細精密加工：外径最小径φ0.01～、外径公差±0.0001～、真円度0.0001（単位：mm） ・加工対応力：現在、最小ロット本数が1本の受注から、数万本の受注を毎月継続して受注 ・材料調達：国内ほぼすべての超硬合金メーカーより直接材料の調達が可能。また欧州メーカーや台湾、中国、韓国といったアジアのメーカーの材料も調達可能。ファインセラミックスも材料調達から加工まで一括で対応が可能 ・加工実績材質：超硬合金、ジルコニア、アルミナ、窒化ケイ素、炭化ケイ素、SIC、SKH51、SUS、SKD、チタン、ニッケルチタン、フェロチタニット、多結晶シリコン等 ・検査保証体制：ISO9001認証取得済み、ご希望であれば測定機の校正証明書の発行可能
