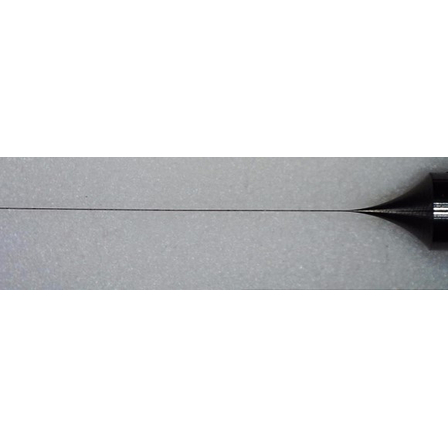

【電子部品コネクタ向け】極小径超硬放電加工電極
コネクタ製造の課題を解決！最小径φ0.01の超硬合金製電極材
電子部品業界、特にコネクタ製造においては、小型化と高精度化が求められています。コネクタの小型化に伴い、内部の微細な穴加工の精度が製品の品質を左右します。従来の加工方法では、穴径や位置精度に課題が生じることがあり、歩留まりの低下やコスト増につながる可能性があります。三和クリエーションの極小径超硬放電加工電極は、この課題を解決します。最小径φ0.01からの超硬合金製電極により、高精度な穴加工を実現し、コネクタの品質向上に貢献します。 【活用シーン】 ・コネクタのピン穴加工 ・電子部品の微細穴加工 ・高精度が求められるコネクタ部品の製造 【導入の効果】 ・高精度な穴加工による製品品質の向上 ・歩留まりの改善とコスト削減 ・小型コネクタ製造への対応 ・超硬合金による高い耐久性 ・オーダーメイド対応による柔軟な製品提供
基本情報
【特長】 ・最小径φ0.01からの超硬合金製電極 ・外径精度：±0.001mm ・表面粗さ：Ra0.2µm ・軸寸法φ2x50L（標準） ・オーダーメイド対応 【当社の強み】 三和クリエーションは、超硬合金やファインセラミックス等といった材質で製作したピン、シャフト形状の製品を、大手工具メーカー、電子部品メーカー、自動車部品メーカーへ供給しています。微細精密加工技術を活かし、お客様のニーズに合わせた製品を提供します。ISO9001認証取得の品質保証体制も整っており、安心してご利用いただけます。
価格帯
納期
用途／実績例
通常放電加工の電極材に使用される銅や銅タン等に比べ超硬合金は通電性が良いとは言えません。ただ超硬合金の非常に高硬度（HRA90前後）という特徴を生かし、より細い穴をまっすぐあけたいというご要望にお応えし超硬合金で極小径穴用放電加工電極を開発致しました。
カタログ（2）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
弊社は超硬合金やファインセラミックス等といった材質で製作したピン、シャフト形状の製品を、大手工具メーカー、電子部品メーカー、自動車部品メーカーへ供給しております。 その他、自社内のニーズに応える形で生まれたPCD（工業用ダイヤモンド）耐摩耗治具の製造、販売も行っております。 三和クリエーションの特長 ・微細精密加工：外径最小径φ0.01～、外径公差±0.0001～、真円度0.0001（単位：mm） ・加工対応力：現在、最小ロット本数が1本の受注から、数万本の受注を毎月継続して受注 ・材料調達：国内ほぼすべての超硬合金メーカーより直接材料の調達が可能。また欧州メーカーや台湾、中国、韓国といったアジアのメーカーの材料も調達可能。ファインセラミックスも材料調達から加工まで一括で対応が可能 ・加工実績材質：超硬合金、ジルコニア、アルミナ、窒化ケイ素、炭化ケイ素、SIC、SKH51、SUS、SKD、チタン、ニッケルチタン、フェロチタニット、多結晶シリコン等 ・検査保証体制：ISO9001認証取得済み、ご希望であれば測定機の校正証明書の発行可能
