【電子機器向け】異形＆偏芯ピンで小型化を実現
電子機器の小型化、高精度化に貢献する異形＆偏芯ピン
電子機器業界では、製品の小型化と高密度実装が求められています。それに伴い、部品の小型化、高精度化が不可欠です。異形ピンや偏芯ピンは、これらのニーズに応えるために、精密な位置決めや組み立てを可能にし、製品の信頼性を向上させます。当社製品は、超硬合金やセラミックスなどの材料を使用し、多様な形状に対応することで、電子機器の小型化と高性能化に貢献します。 【活用シーン】 ・小型電子デバイス ・高密度実装基板 ・精密機器 【導入の効果】 ・部品の小型化 ・高精度な位置決め ・製品の信頼性向上
基本情報

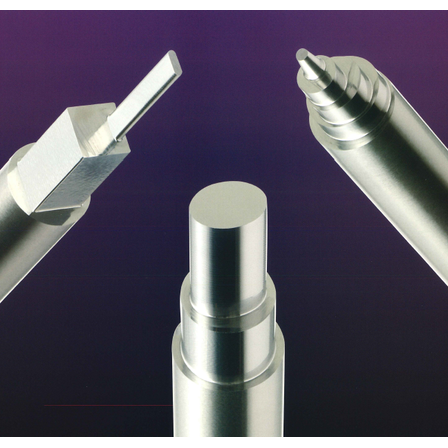

【特長】 ・楕円、四角柱、三角柱、偏芯形状など多様な形状に対応 ・超硬合金、SKH51、セラミックスなど多様な材質 ・1本からの製作に対応 ・φ2～φ12のシャンク径、～150Lの全長に対応 ・ISO9001認証取得 【当社の強み】 ・微細精密加工技術（外径最小径φ0.01～、外径公差±0.0001～、真円度0.0001mm） ・1本からの少量生産から数万本の大ロットまで対応 ・国内・海外の材料調達ネットワーク ・多様な加工実績材質 ・ISO9001認証取得と校正証明書の発行
価格帯
納期
用途／実績例
【用途】 ■楕円パイロットピン ■ひし形ゲージピン ■楕円プレス加工用パンチピン ■三角柱リーマピン ■楕円コアピン ・電子部品や自動車部品、宝飾品、光通信部品など幅広い業界でご使用いただいております
カタログ（2）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
弊社は超硬合金やファインセラミックス等といった材質で製作したピン、シャフト形状の製品を、大手工具メーカー、電子部品メーカー、自動車部品メーカーへ供給しております。 その他、自社内のニーズに応える形で生まれたPCD（工業用ダイヤモンド）耐摩耗治具の製造、販売も行っております。 三和クリエーションの特長 ・微細精密加工：外径最小径φ0.01～、外径公差±0.0001～、真円度0.0001（単位：mm） ・加工対応力：現在、最小ロット本数が1本の受注から、数万本の受注を毎月継続して受注 ・材料調達：国内ほぼすべての超硬合金メーカーより直接材料の調達が可能。また欧州メーカーや台湾、中国、韓国といったアジアのメーカーの材料も調達可能。ファインセラミックスも材料調達から加工まで一括で対応が可能 ・加工実績材質：超硬合金、ジルコニア、アルミナ、窒化ケイ素、炭化ケイ素、SIC、SKH51、SUS、SKD、チタン、ニッケルチタン、フェロチタニット、多結晶シリコン等 ・検査保証体制：ISO9001認証取得済み、ご希望であれば測定機の校正証明書の発行可能
