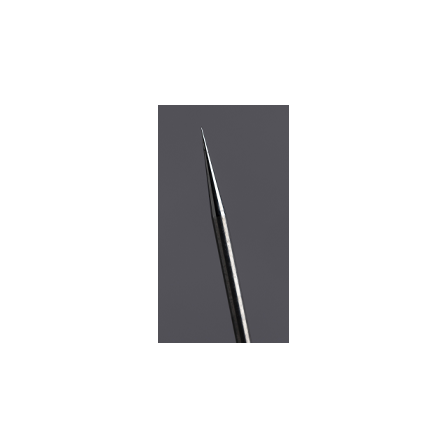

【半導体検査向け】超硬合金ニードルピン
半導体検査工程の課題を解決！超硬合金ニードルピンで精密な検査を。
半導体業界の検査工程では、微細な欠陥や異物を正確に検出することが求められます。特に、高密度化が進む半導体デバイスにおいては、プローブピンの精度が検査の信頼性を左右します。不適切なプローブピンは、誤った検査結果やデバイスの損傷につながる可能性があります。当社の超硬合金ニードルピンは、高い精度と耐久性を実現し、半導体検査における課題解決に貢献します。 【活用シーン】 ・プローブピンとしての使用 ・微細異物の検出 ・材料解析における特定部位の採取 【導入の効果】 ・高精度な検査の実現 ・検査時間の短縮 ・デバイスの信頼性向上
基本情報
【特長】 ・先端幅（t）0.001mm以下、0.003mm以下、0.005mm以下の寸法規格 ・超硬合金製 ・マイクロマニピュレーターの操作ピンとしても利用可能 ・材料開発分野での実績 ・プローブピンの製作依頼に対応 【当社の強み】 ・微細精密加工技術（外径最小径φ0.01～、外径公差±0.0001～、真円度0.0001mm） ・1本からの少量受注から数万本の大口受注まで対応 ・国内・海外の幅広い材料調達ネットワーク ・ISO9001認証取得による品質保証
価格帯
納期
用途／実績例
【用途】 ■微細異物回収 ■材料解析における特定部位の採取 ■材料開発分野で材料に疑似的な破損を生じさせるためのピン ■プローブピン ※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（2）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
弊社は超硬合金やファインセラミックス等といった材質で製作したピン、シャフト形状の製品を、大手工具メーカー、電子部品メーカー、自動車部品メーカーへ供給しております。 その他、自社内のニーズに応える形で生まれたPCD（工業用ダイヤモンド）耐摩耗治具の製造、販売も行っております。 三和クリエーションの特長 ・微細精密加工：外径最小径φ0.01～、外径公差±0.0001～、真円度0.0001（単位：mm） ・加工対応力：現在、最小ロット本数が1本の受注から、数万本の受注を毎月継続して受注 ・材料調達：国内ほぼすべての超硬合金メーカーより直接材料の調達が可能。また欧州メーカーや台湾、中国、韓国といったアジアのメーカーの材料も調達可能。ファインセラミックスも材料調達から加工まで一括で対応が可能 ・加工実績材質：超硬合金、ジルコニア、アルミナ、窒化ケイ素、炭化ケイ素、SIC、SKH51、SUS、SKD、チタン、ニッケルチタン、フェロチタニット、多結晶シリコン等 ・検査保証体制：ISO9001認証取得済み、ご希望であれば測定機の校正証明書の発行可能
