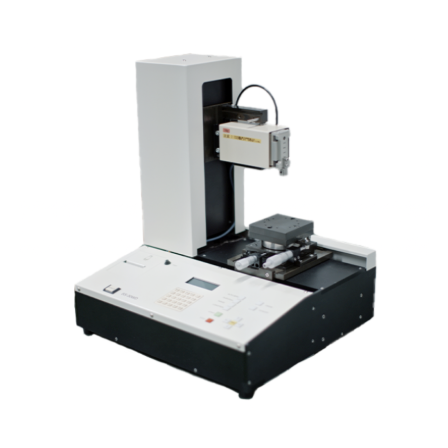

ボンドテスター『SS-30WD』

1台で様々な高精度強度試験が実現可能!

『SS-30WD』は、チップLED製造工程で検査が必要となるワイヤープル テスト、ダイシェアテストなど、1台で様々な高精度強度試験が実現可能な 装置です。 測定結果のデータ管理、測定パラメータの設定についても、付属のPCにて 管理・設定が可能です。 また、オプションで加熱しながらの測定も実施可能です。 御客様の測定方法に合せて、各種測定治具を作成しております。 LEDの開発・量産ともに、多数の装置を納入させていただいております。 【特長】 ■高い信頼性 ■1台で複数の製品テストが可能 ■測定ステージは特注対応可能 ■JQAの校正証明書発行 ※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

関連リンク - http://www.seishin-syoji.co.jp/products/tester/ind…

基本情報

【基本仕様】 ■各ロードセル測定範囲(ひずみゲージ式ロードセル)非直線性0.015FS ○種類:I  ・3kgタイプ:20g~3000g  ・15kgタイプ:0.1kg~15kg  ・25kgタイプ:0.2kg~25kg  ・50kgタイプ:0.4kg~50kg ○種類:II  ・3kgタイプ:2g~300g  ・15kgタイプ:10g~1500g  ・25kgタイプ:20g~2500g  ・50kgタイプ:40g~5000g ■測定スピード:0.006mm/sec~1mm/sec ■データ出力:RS-232C ■荷重測定精度:±0.1%FS ■電源:AC100V 1A ■軸調整範囲  ・100mm(X,Z Direction)  ・マイクロステップモーター駆動  ・0.025μ/パルス ■重量:約75kg ■その他の機能  ・オートゼロ補正  ・安全停止機能  ・オートステップバック機能  ・不感帯荷重の設定  ・測定後のオートリターン機能 ※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

価格帯

納期

用途/実績例

【用途】 ■チップLED製造工程での検査 など ※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

取り扱い会社

西進商事(株)は1952年(昭和27年3月10日)創立以来、多彩な製品を国内に紹介してまいりました。 商社としては特に分析標準物質輸入をはじめとした分析分野で貢献をしてきました。 また電子部品業界でも技術商社として活動しておりましたが、近年では商社機能としてだけでなく新規電子装置の設計製造分野に進出し、メーカー分野でも躍進し国内国外に幅広い活躍を行なっています。
