小型射出成形機『AEシリーズ』 CGよる可塑化～射出のしくみ解説

【CG動画無料公開中！】小型射出成形機『AEシリーズ』　材料投入から可塑化、計量、射出までのしくみをCG動画で解説します！

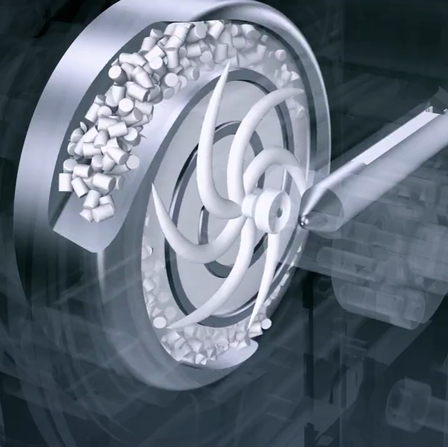

一般的な成形機は1本のスクリュで溶融・可塑化・計量・射出のすべてを行うのに対し、エプソンテックフオルムの『AEシリーズ』は、樹脂の溶融・可塑化工程と、計量・射出工程を独立した機構で行うプリプランジャー方式を採用しています。【材料投入から射出までの主な工程】　※下記URLよりYouTube形式のCG動画をご覧ください ■ホッパーに投入された材料は、自重でフラットスクリュ内に落ちて行きます。 ■フラットスクリュと対になるバレルからの熱により、スクリュ内の材料が溶融、可塑化されます。 ■可塑化された材料がプランジャーで計量、金型に射出されます。『AEシリーズ』は、独自開発のフラットスクリュで効率良く材料を可塑化し、プリプランジャー方式による高精度な計量と安定した射出により、製品重量や寸法のばらつきを効果的に抑制します。【まとめ】『AEシリーズ』は、独自開発のフラットスクリュとプリプランジャー方式により、高精度な寸法管理が求められる部品や、微細形状を持つ精密部品の成形に適した成形機です。

小型射出成形機『AE-M3/M10/M3V/M3RU

基本情報

詳細情報： ■AE-M3 ：型締め力3t（横型） ■AE-M10 ：型締め力10t（横型） ■AE-M3V ：型締め力3t（竪型） ■AE-M3RU : 型締め力3tローターユニット仕様（横型）【AEシリーズの特長】 ■軽量、省スペース ■直接電力、間接電力の削減 ■フル電動制御で高精度自動連続成形 ■スクリュ洗浄、樹脂替え、金型交換が簡単 ■ランナーレスで廃材を削減 ■可塑温度430度まで：PEEK等スーパーエンプラ対応 ■豊富な材料の実績 ■歯車、ネジなどの機構部品の成形用に回転抜き機構を搭載（AE-M3RU) 【Tech Studio＋で提案可能な装置などの紹介】・射出成形機　・多点ホットランナーシステム　・各種金型　・共創メーカーとタイアップした自動取出し機　・材料定量供給装置
