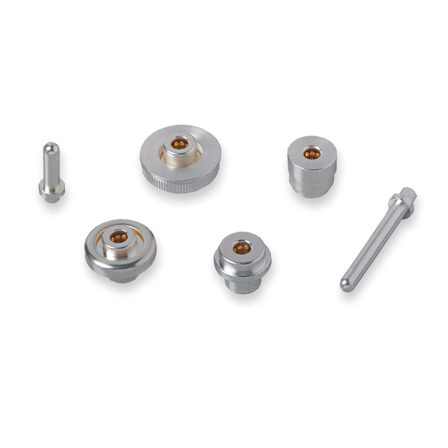

【Molex】Couerセントラリティピンとソケット相互接続
高電圧、高電流の基板対基板、バスバー対基板、バスバー対バスバーの接続で、+/- 1.00mmのセルフアライメントを提供しています
＞低接触抵抗 セントラリティインターコネクトは、低接触抵抗と低電圧降下を実現するため、接触インターフェースでの熱発生が最小限に抑えられ、他の接触タイプの設計と比較して高い通電容量が得られます。 ＞セルフアライメント モレックスの独自のOmniGlide技術を取り入れて、ピンとソケットの嵌合時に±1.00mmの半径方向の自己整合を提供します。 ＞ピンとソケットのカスタマイズ アプリケーション固有のソケットは、ソケットフランジをハウジングボディの長さに沿って任意の位置に移動させることで作成できるほか、追加の開発費用なしでアプリケーション固有のピン長さを設定できます。 ＞設計の柔軟性 セントラリティピンとソケットは、プリント基板やバスバーに適した幅広いボード取り付けオプションが提供されており、設計と製造の柔軟性を提供します。
基本情報
定格電流：75.0A～350.0A 定格電圧：1,000V 耐久挿抜回数：200回 動作温度範囲：-40°C～＋125°C セルフアライメント：±1.0mm ピンサイズ：3.40mm、6.00mm、8.00mm、11.00mm
価格帯
納期
用途／実績例
データ・センターの送電システム、基地局、バッテリー管理、インバーターなどの電力集約型アプリケーション
