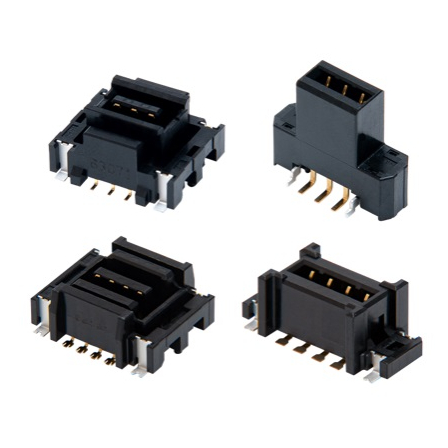

【イリソ電子工業】Z-Move基板対基板用フローティングコネクタ
「Z-Move」は、接点が固定されたままZ軸が可動する構造で、振動周波数高域での共振による微小な基板振幅が吸収可能な製品です。
イリソ電子工業の「Z-Move（ジィームーブ）」は、X軸―Y軸が可動するフローティング構造に加え、接点が固定されたままZ軸が可動する構造を追加し、振動周波数高域での共振による微小な基板振幅を吸収可能としたコネクタです。微摺動摩耗による接触信頼性の低下を防ぎます。 車載搭載可能な重要保安部品基準をクリアし、作業性、信頼性を大幅に向上させます。 Z-Moveを使用するメリット Z-Moveを使用することで様々な問題解決が可能となります。 -Z軸方向の可動は、振動が影響する機器へのコネクタが使用可能になります。 -セット完成後の振動/荷重に伴う接触不良防止できます。 -独自の振動シミュレーションサービスで設計初期段階からご提案できます。 -高耐熱性を重視した設計により、過酷な高温環境下で使用が可能になります。 -ロボット組立による嵌合時のズレを吸収し自動化に貢献します。
基本情報
コネクタタイプ:BtoB 基板実装方法: SMT 嵌合形状:Stacking ピッチ:0.5/0.8/2.0 Pitch 極数:製品(ピッチ)によって異なりますのでお問い合わせください 接点部めっき:Gold めっき厚:(ピッチ)によって異なりますのでお問い合わせください 定格電圧（AC）:(ピッチ)によって異なりますのでお問い合わせください 定格電圧（DC）:(ピッチ)によって異なりますのでお問い合わせください 定格電流:(ピッチ)によって異なりますのでお問い合わせください 耐電圧:(ピッチ)によって異なりますのでお問い合わせください 接触抵抗:(ピッチ)によって異なりますのでお問い合わせください 使用温度範囲（Max）:125 ℃ 使用温度範囲（Min）:-40 ℃ RoHS2:Yes フローティング機能:Yes
価格帯
納期
用途／実績例
車載機器(特に過酷環境下で使用される機器)
