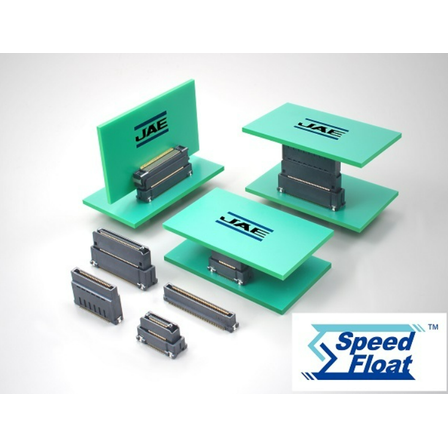

【JAE】MA01シリーズ
フローティングコネクタ、基板対基板コネクタ、車載対応、フローティング量±0.5 mm、8Gbps高速伝送
MA01シリーズは、フローティング構造を採用した高信頼性の基板対基板コネクタ 2点接点構造により、8Gbpsを超える高速伝送に対応しており、-40℃から125℃の広い温度範囲で自動車用途に最適
基本情報
特長 基板対基板コネクタの特性を活かし、X方向およびY方向のフローティング可動量は±0.5 mm、Z軸方向の基板間公差は±0.5 mm 高接触信頼性を確保するための2点接点構造を採用 ロール面接続により、低挿抜力を実現した接触部 幅広い温度範囲（-40℃ to +125℃）に対応 高速伝送に対応し、10GBASE-KR, PCIe Gen3相当の8Gbps以上を提供 大きなガイド形状により、優れた嵌合作業性を実現し、自動組立嵌合にも対応（嵌合誘い込み量: ±1.0 mm） 自動実装に対応し、複数個使用可能 誤嵌合を防止するキーを装備
価格帯
納期
用途／実績例
車載機器(ADAS-ECU、セントラルゲートウェイ等)、FA機器、半導体製造装置、半導体製造装置、事務機、通信機器、計測機器、放送機器、 他
