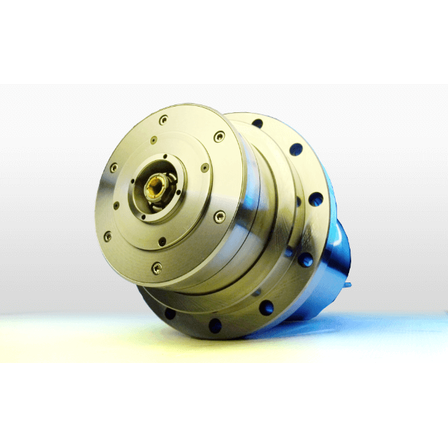

スピンドルテーパの検査基準と精度要件
主軸テーパの幾何学的精度と接触品質を検査する必要があります！
スピンドルテーパ(Spindle Taper)は、工具やツーリングシステム との接触面として極めて重要な役割を担っており、その精度と安定性は、 マシニングセンタや旋盤の加工品質、剛性、繰り返し位置精度に直接 影響します。 一般的なテーパ形式には BT、HSK、CAT、ISO などがあり、それぞれ 角度、寸法、構造設計が異なります。 スピンドルとツールの正確な嵌合を実現するためには、ISO 1947や DIN 2080 などの国際規格に基づいて、主軸テーパの幾何学的精度と 接触品質を検査する必要があります。 【検査項目】 ■テーパ角度精度：±10秒以内であることが一般的な要件 ■接触率(Contact Ratio)/あたり：面接触が70％以上である必要があり、 点接触による不安定な加工や緩みのリスクを防ぐ ■テーパ面の振れ(Runout)：高精度加工のため、2μm以内に抑えるのが一般的 ■表面粗さ(Ra)：クランプ剛性の向上と摩耗の抑制のため、Ra 0.2μm以下が 望まれる ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
スピンドレックス株式会社 (SPINDLEX TECHNOLOGIES Co. Ltd.)は1977年に設立され、専用機の開発から始まりました。 自社開発を進める中で、スピンドルの重要性を深く認識。 1998年には、ヨーロッパから高周波スピンドルの修理・製造技術を 導入し、これらの高周波スピンドルの修理に加え、ビルトイン高速 スピンドルの研究開発にも取り組んできました。 「品質第一」の経営理念を掲げ、顧客の競争力向上を目指し、高品質な ビルトイン高速スピンドルを継続的に開発しています。 また、大量生産に加え、ビルトイン高速スピンドルの特殊ニーズを持つ 工作機械メーカー向けに、設計、開発、組立、試験などを含む 専門サービスを提供しています。
