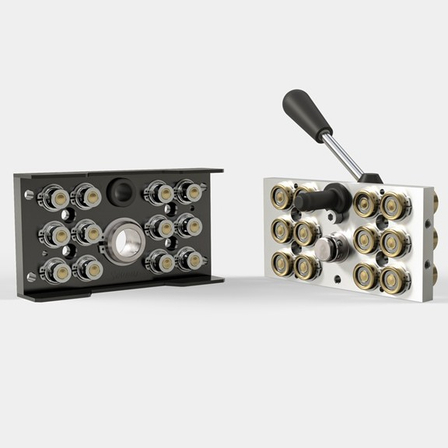

液だれない手動マルチカップリング『MCIマルチ』【流体コネクタ】

1枚のプレートに複数カップリングを配置! レバーを回すだけの簡単操作で一括着脱! 着脱時の液だれもなく作業環境はクリーンのまま!

● マルチカップリング 1枚のプレートに複数のカップリングを配置。金型に張り巡らされた複数の温調回路の接続を1枚のプレートに集約して一括で着脱を行うため、接続ミスもなく作業を効率化。 ● 簡単操作 プレートのロックはレバーを回すだけの簡単操作。 ● ノンスピル構造 ノンスピル構造のカップリングを使用おり、接続時における回路内へのエアー混入、分離時における液だれを防止。作業環境をクリーンに保つことができます。 ● 豊富なオプション キーコード(プレート間での誤接続防止)、カラープレート、安全ロック機構等の安全上の機能を追加することができます。

ノンスピル手動マルチカップリングプレート MCI

基本情報

● 型式:サイズ(口径)x カップリング数量   ・MCI209.06:9 mm x 6 pcs   ・MCI209.12:9 mm x 12 pcs   ・MCI209.20:9 mm x 20 pcs    ● 最大使用圧圧力   ・16 bar   ・10 bar (シール材:フッ素ゴム / 150℃~200℃で使用の場合) ● ロック機構   ・レバー式ボールロックシステム ● バルブの有無   ・両バルブ ● シール材   ・ニトリルゴム、フッ素ゴム、EPDM ● 接続形式   ・オネジ、メネジ、ホース接続 ● 各種オプション   ・安全ロックシステム   ・近接センサー   ・レバー方向逆転   ・識別用カラープレート   ・パーキング・プレート(置台)

価格帯

納期

型番・ブランド名

ストーブリ 流体コネクタ MCI209マルチ

用途/実績例

プラスチック成形、複合材加工、鋳造工程における金型の温調回路をはじめ、液ダレ等の汚染防止を課題としている全てのプロセスにおける一括接続

ラインアップ(3)

型番 概要
MCI209.06 カップリングサイズ:9 mm カップリング数量:6 pcs
MCI209.12 カップリングサイズ:9 mm カップリング数量:12 pcs
MCI209.20 カップリングサイズ:9 mm カップリング数量:20 pcs
