熱間プレス(ホットスタンプ) 採用事例 既存ラインの改修
採用事例 - 既存ラインの改修
● マルチカップリングシステム 1枚のプレートに複数のコネクタ（流体コネクタ及び電気コネクタ）を配置しているため一括着脱可能となり、効率化に貢献！ ● 各種、豊富な製品ラインナップ 使用環境（温度、圧力）、仕様（流体、電気）に合わせた豊富な製品ラインナップ！ ● カスタマイズ品 仕様に合わせて設備に最適な製品をプレートからカスタマイズ！ ● 高耐久・長寿命 100万回の着脱が可能な耐久性を実現(定期的なメンテナンスが必要) ● メンテナンス可能なカップリング 構成部品であるカップリングは、ユーザー自身でメンテキット(消耗部品1式)を使って部品交換が可能 メンテキットの消耗部品を交換することにより、新品同等の性能へ回復可能 ● ノンスピル構造(液だれの無いカップリング)のオートカップリングを選定可能 ご要望の仕様に応じてノンスピル構造のカップリングを採用可能。 フラットフェイス構造により着脱時の液ダレ、エアー噛み、異物混入はありません。作業者の安全を確保し、周囲環境をきれいに保ちます。
基本情報
● カスタマイズ品 ・手動式：手動による着脱 ・自動式：自動による着脱 ● カスタマイズ・ソリューション用コンポーネント ・電気コネクタ ： REA/REP 大電流用からデータバス用まで、そして動力電源用から熱電対用まで、様々な用途に対応可能 ・流体用カップリング ： RMA/RMP 実績豊富なRBEの技術をベースにしたモジュール式製品 ・油圧用カップリング ： SPH 回路内へのエア混入及び液ダレ防止による作業環境の維持 ・油圧用カップリング(高圧流体対応) ： HPX/MA 圧力が大きく変動する場合、作業環境が過酷な場合、脈動がある場合、振動が激しいアプリケーションに対応 ・油圧用カップリング(高速流体対応) ： HVA 限られた流路で最大の流量を確保し、高速で流れる流体に対応した製品 ※詳細情報を参照下さい。
価格帯
納期
型番・ブランド名
ストーブリ 流体コネクタ マルチコネクタ
用途／実績例

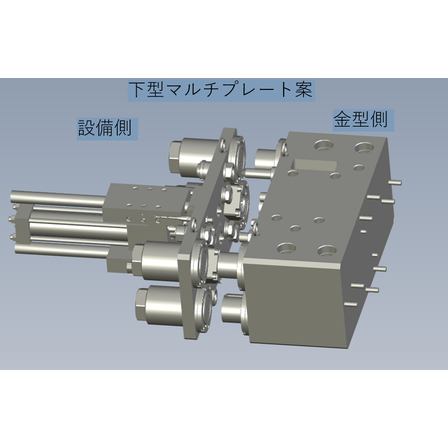

状況 既存のラインを改造して自動化生産を実現 ➡ 設備稼働率と生産効率の向上 目標 •潜在的なコストと安全上のリスクを削減 •古いタイプの継ぎ手による水漏れや油漏れの問題を完全に解決 •労力を要する手動操作の困難な作業環境を改善 要求 •既存設備のベース構造を変更せずに、限られた枠組み内で改造 •金型規格の統一(他の新しい生産ラインの要求仕様達成のため) ● スペースを最大限に活用 下型は二枚のプレートと「バルブブロック+埋め込み式設計」により小型基盤と監視エリアを考慮した制約を解決し自動化設備を既存の設備にうまく「組み込む」ことに成功。 ● 安全性と効率性 すべての配管の完全自動接続を実現し、水漏れや油漏れを防止して環境の安全性と生産の信頼性を向上。清掃や油の使用などの隠れたコストを削減。 ● 互換性とアップグレード 上型は新しいライン設計を維持し標準化へアップグレード。 独立した接続機構、ロック機構を持ち、共用のブラケットを使用し、旧ライン改造後も異なる金型の互換性を確保し、柔軟な生産のニーズに対応。
詳細情報
関連動画
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| 自動式マルチコネクタ | 自動接続 マルチカップリングシステム カスタマイズ品 |
| 手動式マルチコネクタ | 手動式マルチカップリングシステム カスタマイズ品 |
