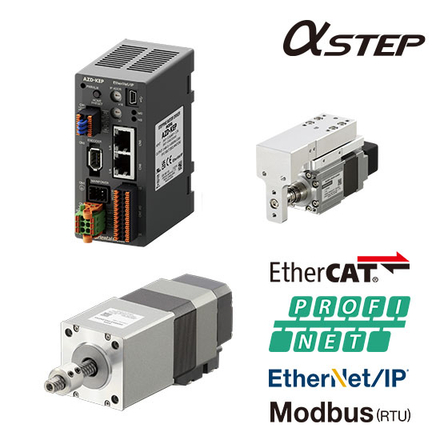

コンパクト電動シリンダ DRシリーズ
高精度なαSTEPとボールねじを組み合わせることで、高精度な位置決めを実現
ステッピングモーター αSTEP AZシリーズとボールねじを一体化したコンパクトボディで、装置の小型化・省スペース化に貢献します。 カップリングなどの連結部品を排し、中空ローターとボールねじナットを直接結合することで、部品の剛性や組み合わせによるバックラッシの影響を抑えています。 駆動モーターにはバッテリレス アブソリュートセンサ内蔵のαSTEP AZシリーズは、外部センサ不要でモーター位置情報を常時監視します。 また、クローズドループ制御により高信頼性を確保しています。 駆動用ボールねじは精密ねじと転造ねじの2種類があり、精密ねじは繰り返し位置決め精度 ±0.003mmを実現します。 さらに、マイクロステップ駆動とスムースドライブ機能により、低速での振動を抑え、なめらかに動かすことができます。
基本情報
オリエンタルモーター：コンパクト電動シリンダ DRシリーズ 仕様 取付角寸法：20mm、28mm ストローク：25mm、30mm 駆動ボールねじ：精密ねじ、転造ねじ 繰り返し位置決め精度（精密ねじ）：±0.003mm 最小移動量：0.001mm 可搬質量（取付角寸法28mmテーブルタイプ）：水平4kg、垂直4kg（リード1mmの場合） 最高速度（取付角寸法28mmテーブルタイプ）：40mm/s（リード1mmの場合） 形式：テーブルタイプ、ロッドタイプから選択可能 詳しくはカタログをご覧いただくか、お気軽にお問い合わせください。
価格帯
納期
型番・ブランド名
オリエンタルモーター株式会社
用途／実績例
詳しくはカタログをご覧いただくか、お気軽にお問い合わせください。
