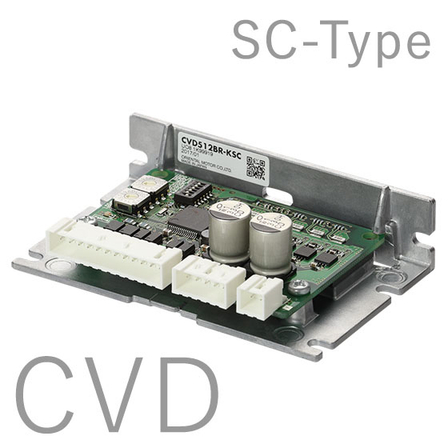

5相ステッピングモーター用ドライバ CVDシリーズ SCタイプ
ON・OFF信号で簡単速度制御。I/Oで制御するシンプルなシステム構成。
モーター、ドライバとプログラマブルコントローラだけのシンプルなシステム構成で運用できます。 ドライバのスイッチで、運転速度、加減速時間、運転電流の設定をおこない、FWD（RVS）入力をON、OFFするだけ。スピードコントロールモーター感覚で簡単速度制御いただけます。 パルス発振器を使用せずにI/O信号で速度制御をおこなうことが可能、正転（逆転）入力をONにしている間、設定速度で回転し続け、OFFにするとピタッと止まる製品です。 PLCからの正転（逆転）入力のON時間の長さによってさまざまな動作を実現できます。 おすすめな用途 ・定寸送り運転 ・往復運転 ・2速切り替え運転 ・なめらかな低速運転 ドライバは2種類の速度を設定し、外部から切り替えることができます。速度設定範囲は0.02r/min～600r/minです。 運転入力OFF時のオーバーラン量が一定であるため、ワーク重量が変化しても同じ運転条件であれば減速移動量が変化せず、停止位置の再現性が向上します。 停止時もモーターに電流を供給し、励磁最大静止トルクの50％の保持力を発生します。
基本情報
オリエンタルモーター： 5相ステッピングモーター用ドライバ CVDシリーズ SCタイプ 仕様 対応モーター相数：5相 寸法：W85mm×D52.5mm×H24.5mm 設置方法：取付プレート付ライトアングル/取付プレート付 詳しくはカタログをご覧いただくか、お気軽にお問い合わせください。
価格帯
納期
型番・ブランド名
オリエンタルモーター株式会社
用途／実績例
詳しくはカタログをご覧いただくか、お気軽にお問い合わせください。
