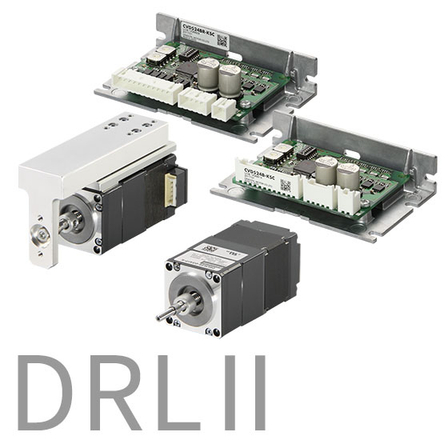

コンパクト電動シリンダ DRLIIシリーズ：オリエンタルモーター
コンパクトなボディに、直動機構を集約
ステッピングモーターとボールねじを一体化したコンパクトな電動シリンダです。 従来自作でご用意いただいていた部品が不要となるため、装置設計や部品選定の時間が短縮されます。 ローターを中空化して、その内部にボールねじを収納する構造です。お客様がご用意いただいていたカップリングやボールねじ軸受けなどの部品が不要となるため、装置の小型化と軽量化を実現します。 ボールねじ等の機構部品をコンパクトに集約して、お求めやすい価格を実現しています。 中空ローターにボールねじナットを結合しており精度の高い位置決めが実現可能となりました。 ピタッと止まるステッピングモーターを採用しています。軸が微小に動くハンチングと呼ばれる現象を起こすこともないため、停止位置保持が確実におこなえます。 組み合わせるCVDドライバはフルデジタル制御のフルタイムマイクロステップ駆動によって振動レベルを大幅に改善し、全速度域で低振動化を実現しました。
基本情報
オリエンタルモーター：コンパクト電動シリンダ DRLIIシリーズ 仕様 取付角寸法：20mm、28mm、42mm、60mm ストローク：25～100mm 推力：15～300N 繰り返し位置決め精度 ±0.003mm（精密ボールねじ）、±0.01mm（転造ボールねじ） タイプ：ガイド付タイプ、テーブル付タイプ、ガイドなしタイプ 制御方式：パルス列入力、RS-485通信、フルクローズド制御 詳しくはカタログをご覧いただくか、お気軽にお問い合わせください。
価格帯
納期
型番・ブランド名
オリエンタルモーター株式会社
用途／実績例
詳しくはカタログをご覧いただくか、お気軽にお問い合わせください。
