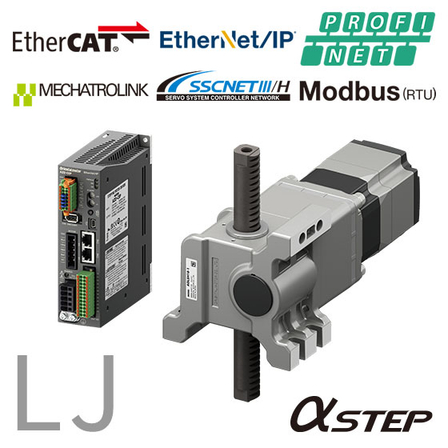

ラック･ピニオン LJリニアヘッド AZシリーズ組み合わせ
ラック・ピニオンとステッピングモーターを一体化したコンパクトサイズで、最大可搬質量200kgを実現
ラックピニオン機構とアブソリュートセンサを搭載したAZシリーズモーターを組み合わせた製品で、高精度なリニア駆動を目的とした電動アクチュエータです。 駆動モーターにはバッテリレスアブソリュートセンサ（ABZOセンサ）を内蔵したαSTEP AZシリーズを採用しています。 ABZOセンサの採用により、電源遮断時も位置情報が保持されるため、復帰時の原点復帰運転が不要です。 ピニオンの大径化により歯車強度が向上し、コンパクトなサイズながら最大可搬質量200kgを実現しています。 ラック・ピニオン機構を自作する場合と比べて使用している部品点数の削減、設計・組み立てにかかる工数を減らすことができます。 簡単組み付けでき、装置への設置やモーターのメンテナンスが容易におこなえます。 AZシリーズは、連結運転や運転間のタイマ設定、条件分岐、ループ運転などの豊富なシーケンス機能を搭載しています。（一部機種を除く） サポートソフトMEXE02を使って設定することができ、上位システムのシーケンスプログラムを簡略化できます。
基本情報
オリエンタルモーター：ラック･ピニオンシステム LJリニアヘッド αSTEP AZシリーズ組み合わせ 仕様 取付角寸法：90mm 組み合わせモーター αSTEP AZシリーズ（電磁ブレーキ付対応） ストローク：100mm～700mm 可搬質量：25kg～200kg 仕様速度範囲：0～500mm/s ネットワーク対応：EtherCAT、EtherNet/IP、PROFINET、MECHATROLINK-III、SSCNETIII/H 詳しくはカタログをご覧いただくか、お気軽にお問い合わせください。
価格帯
納期
型番・ブランド名
オリエンタルモーター株式会社
用途／実績例
詳しくはカタログをご覧いただくか、お気軽にお問い合わせください。
