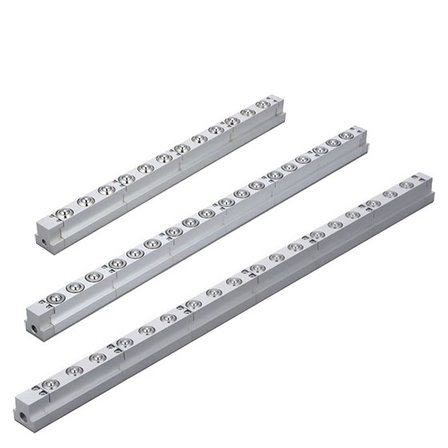

エアボールリフタ ISR-T：井口機工製作所
エアー昇降式イグチベアーにより搬送物を360°水平方向に移動できる省力化機器です。
高精度加工されたイグチベアー（ボールトランスファー）にエアシリンダを組み合わせ、金型の段取り替えなど重量物を移動させることができます。 経済的でかつ使い易い省力化機器です。 主にボルスターの溝へ差し込んで使われます。 エアー昇降により任意の位置で位置決めが行えるため、段取り替えが効率的に行えます。 リフト能力に対し、最適なイグチベアーを組み合わせており、高精度加工と相まって、始動抵抗値は最大荷重時においても2/100以下です。（搬送物底面＝SS400相当） たとえば、200kgの搬送物でもわずか4kgの力で移動や回転させることができます。
基本情報
井口機工製作所：エアボールリフタ ISR-T 仕様 ○ 共通仕様 ストローク：3mm ボディ材質：A6063 ○ ISR-18T ボール直径=φ5/16" (7.9375mm) メインボール材質：SUS440C ボールピッチ：25mm ボール（イグチベアー）個数：3～21個 ボールリフタ全長L：110～590mm 1本当たりリフト能力（供給エア0.6MPa）：55～384kgf ○ ISR-22T ボール直径=φ1/2" (12.7mm) メインボール材質：SUJ2 ボールピッチ：27.5mm ボール（イグチベアー）個数：3～21個 ボールリフタ全長L：120～660mm 1本当たりリフト能力（供給エア0.6MPa）：79～553kgf ○ ISR-28T ボール直径=φ5/8" (15.875mm) メインボール材質：SUJ2 ボールピッチ：40mm ボール（イグチベアー）個数：3～15個 ボールリフタ全長L：160～640mm 1本当たりリフト能力（供給エア0.6MPa）：123～617kgf
価格帯
納期
型番・ブランド名
株式会社井口機工製作所
用途／実績例
詳しくはカタログをご覧いただくかお問い合わせください。
