クリーンルーム用エアボールリフタ ISR-C：井口機工製作所
エア圧力でリフトアップしたイグチベアーにより搬送物を360°方向へ移動できます。クリーンルーム内でおつかいいただけます。

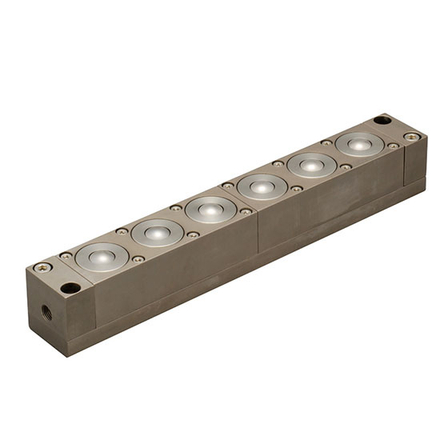

高精度加工されたイグチベアー（ボールトランスファー）にエアシリンダを組み合わせ、各種半導体、FPD製造装置内部での位置決めや汎用治具、及びクリーンルーム内における各種重量ユニットの搬送・位置決めシステムの幅広いニーズに対応できるユニットです。 標準型のエアボールリフターは、リフト能力に対し、最適なイグチベアーを組み合わせており、高精度加工と相まって、始動抵抗値は最大荷重時においても2/100以下です。（搬送物底面＝SS400相当の場合）たとえば、200kgの搬送物でもわずか4kgの力で移動や回転させることができます。 なお抵抗値は対象物の硬度や平滑度等にも依ります。
基本情報
井口機工製作所：クリーンルーム用 エアボールリフタ ISR-C 仕様 ○ 共通仕様 ストローク：3mm ボールピッチ：50mm ボール（イグチベアー）個数：1～19個 ボールリフタ全長L：100～1000mm メインボール材質：SUS440C ボディ材質：アルミ+無電解ニッケルメッキ ○ ISR-C38 ボール直径=φ3/4" (19.05mm) 1本当たりリフト能力（供給エア0.6MPa）：52～988kgf ○ ISR-C50S ボール直径=φ1" (25.4mm) 1本当たりリフト能力（供給エア0.6MPa）：75～1425kgf ○ ISR-C50D ボール直径=φ1" (25.4mm) 1本当たりリフト能力（供給エア0.6MPa）：154～2926kgf
価格帯
納期
型番・ブランド名
株式会社井口機工製作所
用途／実績例
詳しくはカタログをご覧いただくかお問い合わせください。
