非分離形 ローラーフォロア NART-R形：THK
コンパクト高剛性ベアリング、非分離型の標準タイプです

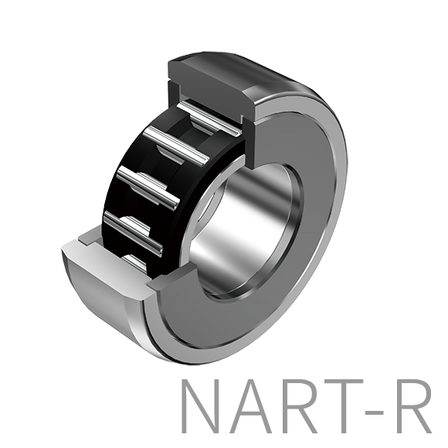

ローラーフォロアは、内部にニードルベアリングが組込まれ、カム板や直線運動のガイドローラーとして用いられるコンパクトで剛性の高いベアリングです。 外輪は直接相手面と接触しながら回転運動するので厚肉にし、衝撃荷重にも耐えられるよう設計されています。 また、外輪内部には精密ケージ付きニードルローラーが組込まれているので、スキューを防止し、優れた回転性能が得られ、高速回転にも十分耐えることができます。 ローラーフォロアには、内外輪が分離できる分離形と分離できない非分離形があります。 NART-R形は、内輪に側板が固定された非分離形のベアリングです。 外輪外径に球面加工を施し、偏荷重を緩和します。
基本情報
THK：非分離形 標準タイプ ローラーフォロア NART-R形 仕様 基本動定格荷重(kN)：ケージ付き 2.84～48.3 基本動定格荷重(kN) ：総ころ 6.46～84.4 基本静定格荷重(kN)：ケージ付き 2.65～95.7 基本静定格荷重(kN)：総ころ 7.81～200 対応内径(mm) : 5,6,8,10,12,15,17,20,25,30,35,40,45,50 材質：炭素鋼（ステンレスタイプもあります） 末尾Rつきは球面外輪タイプです。 シール付はNART-UUR形となります。 総ころタイプはNART-VR形となります。
価格帯
納期
型番・ブランド名
THK株式会社
用途／実績例
自動機、専用機のカム機構部をはじめ、各種搬送装置、コンベア、製本機械、マシニングセンタの 工具交換装置、パレットチェンジャ、自動塗装機、自動倉庫のすべり出しフォークなどに 広く利用されています。 ○詳しくはお問い合わせ、またはカタログをご覧ください。
