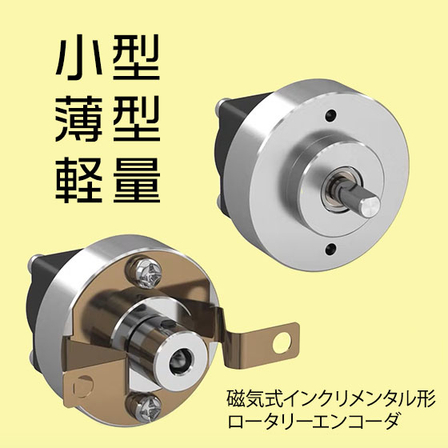

小型・薄型・軽量の磁気式インクリメンタル形エンコーダ
特長 ・取付寸法はφ30 mm/φ40 mmの2種類 丸シャフトタイプと中空軸タイプがあります 丸シャフトタイプには保護等級IP65対応もあります ・出力回路形式はラインドライバ・電圧・オープンコレクタの3種類 オープンコレクタ出力は、電源電圧DC5～24 V入力に対応しています ・分解能は100～4000 P/R ステッピングモーターと組み合わせやすい分解能と角度割り出しに適した分解能 ・粉塵・結露に強い耐環境性能 磁気式エンコーダのため、ごみや結露、振動の影響を受けにくく安定した性能を維持 ・高温環境でも使用可能 オープンコレクタ出力は70℃、ラインドライバ出力・電圧出力は85℃までの環境下で使用可能 ※防塵・防滴IP65タイプは、オープンコレクタ出力・ラインドライバ出力共に70℃までとなります ・角度精度：±0.36 °で高信頼性 装置立ち上げ時の検証負担を軽減することができます。 コンべヤ、ベルト・プーリーなど機構上の実際の位置・速度・回転方向を検出でき、予知保全システムの構築に貢献します。
基本情報
オリエンタルモーター：インクリメンタル形ロータリーエンコーダ 仕様 軸形状：丸シャフトタイプと中空軸タイプ 取付寸法(mm)：φ30/φ40 分解能(P/R)：100～2000／2500～4000 φ30丸シャフト：RE30AJ φ30中空軸：RE30HJ φ40丸シャフト：RE40AJ φ40中空軸：RE40HJ φ40丸シャフト(IP65)：RE40APJ
価格帯
納期
型番・ブランド名
オリエンタルモーター株式会社
用途／実績例
コンべヤ、ベルト・プーリーなど機構上の実際の位置・速度・回転方向を検出でき、予知保全システムの構築に貢献 紙送り、通電検査装置、外観検査装置、移載装置、防犯カメラ
