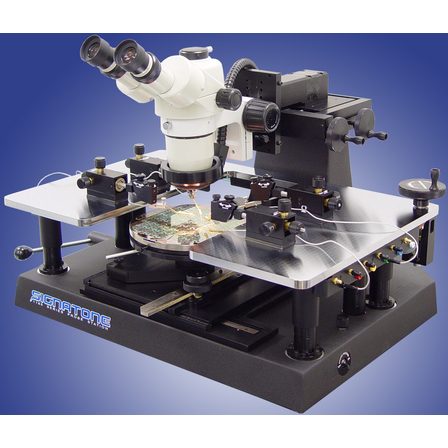

150mm-200mm手動プローブシステム『WL-1160』
高い信頼性で正確なRF/mmW、DC、IV-CV、ハイパワー試験計測 Signatone社製プローブシステム
当社では、磁気もしくは真空吸着、又は固定式のRF/DC/HPポジショナー 対応のスチールプラテンを搭載した150mm-200mm手動プローブシステム 『WL-1160』を取り扱っております。 頑丈な設計、複数のセットアップと構成オプションで、様々なアプリケーションに対応可能。幅広いRF/DC/HPテストにご使用いただけます。 また、片手で操作できる XY ステージノブで素早い動きと微調整が可能です。 【構成一例】 ■クイックプラテンリフトでプラテンの分離調整、チャックの微回転とロック ■チャックオプション、DC/RF/1-10KV マイクロポジショナー、顕微鏡、カメラ、PCB ホルダー等で複数の構成が可能 ■計測器ラック、防振台、サーマルチャック、暗箱等も利用可能（オプション） ※詳細はPDFをダウンロードして頂くか、お気軽にお問合せください。
基本情報
【仕様（例：チャックXYステージ）】 ■ステージ移動範囲：203mmx203mm（8x8インチ） ■ステージ移動範囲（微調整）：12mmx12mm（0.5x0.5インチ）（オプション） ■移動分解能（微調整）：<1um（0.001mm）@250um/rev ■平面度：<10um ■θ移動（標準）：360° ■θ移動（微回転）：± 6.0°（オプション） ■θ分解能：勾配1.5x10^-5 ■操作：ステージ操作用同軸ギアノブ ※オプションはすべて構成によりデータが変わります。 ※詳細はPDFをダウンロードして頂くか、お気軽にお問合せください。
価格帯
納期
用途／実績例
※詳細はPDFをダウンロードして頂くか、お気軽にお問合せください。
