VISOMETRY社 AR目視検査支援ソフト Twyn（ツイ）
大物で複雑な形状の外観検査を支援するソフトウェアで検査レポートも自動作成

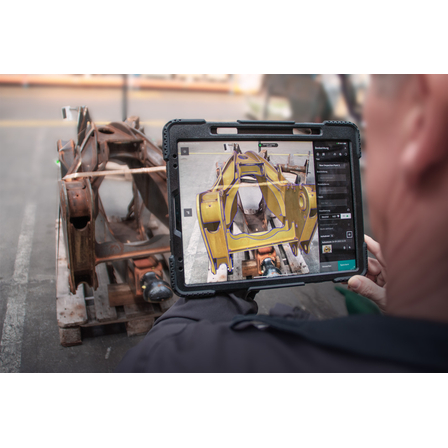

製品の3D-CADデータをipadに映し出し、カメラで捉えた現物と重ね合わせることで、データと現物とを比較し差異を発見するソフトウェア。 発見した差異は、フリーハンド描写で位置と状態を記録し、写真付きのレポートを自動作成できます。重点検査箇所や、特に気を付けるべき箇所は事前に設定でき、注意指示を画面上に表示する事で、作業時間を短縮できます。。 これまで、熟練を要した目視検査でも僅かなトレーニングだけで高い精度で行うことが出来ます。 代表的な用途： ✓大型板金部品 ✓製缶構造物 ✓大型治具 -などの、工程内、出荷前、受入の各検査に使用します。 部品の装着忘れ、加工漏れ、位置違い、図面の版の取違いなどから発生するミスを発見し、目視検査の精度を上げ、省力化を推進します。
基本情報
システム構成に必要なハードウェア ・Twyn Studio (PC) オペレーティングシステム： Win10 (64bit) または MacOS10.14 RAM: 16GB CPU: Intel または AMDですくなくとも4コア GPU: Intel HD Graphics4000 / Nvidia GeForce 710 / AMD Radeon HD 6450 ディスプレー解像度: 1280ｘ768 ・Twyn View (ipad Pro) オペレーティングシステム： 現行のiOSバージョン RAM: 8GB CPU: Apple Mシリーズ サポートされている3ＤおよびＣＡＤフォーマット JT / STEP / IGES / CATIA (beta support) / CATIA / NX / Creo / FBX /gITF / OBJ Wvefront / STL / VRML / X3D / U3D / Collada / SolidWorks / CGR / Revit 2018-2022(Beta)
価格情報
サブリクションによる年間契約 価格はお問合せ願います。
価格帯
50万円 ~ 100万円
納期
~ 1週間
型番・ブランド名
Twyn（ツイン）
用途／実績例
・建設機械部品 ・橋梁・建築部材 ・製罐構造品（機械のフレーム、タンクなど） ・船舶部品 ・組立・溶接治具 ・板金部品 ・配電盤 -の外観目視検査に使用
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| Twyn Studio （管理用PCソフト） | Twynで使用するTwyn Viewで使用する３Dデータを管理するソフトウェア |
| Twyn View （iPad Pro用のアプリ） | ipad用アプリで実際の検査に使用 |
