複合材及び部品の表演検査装置 F-SCANシリーズ
プリプレグ生材や硬化後の表面検査用ツールとして

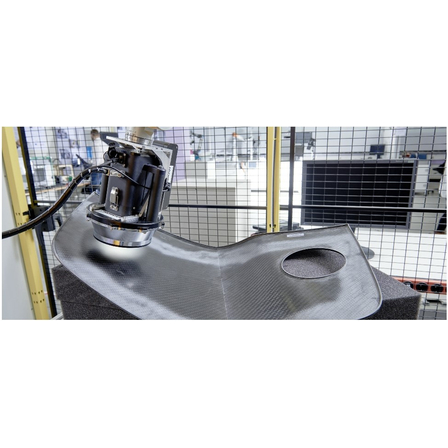

原反から製品まで様々な形状に対応している画像検査装置です。 炭素繊維の方向のズレや隙間、捻じれ、欠損、異物混入、しわ等を画像で検査し、フィードバックしますので 人の目に頼らない検査が可能になります。 製品は大きく３種類準備しています。 F－SCAN スタンダード：低曲率の繊維表面を検査する事に適しています。 F－SCAN コンパクト：コンパクトな設計の為、高曲率の繊維表面を検査する事に適しています。 F－SCAN ワイド：原反の検査や平面素材を検査する事に適しています。
基本情報
F-SCAN スタンダード / F-SCAN コンパクト / F-SCAN ワイド 全て解像度は40～60μmです。 検査範囲はそれぞれスタンダードが50ｘ50ｍｍ / コンパクトは25ｘ25mm / ワイドは最長2.5mまで対応
価格情報
別途お問合せ下さい。
納期
用途／実績例
プリプレグ製造工程での使用や積層工程前の原反状態での検査から積層途中の検査、部品完成後の表面検査等で使用されています。 航空宇宙や自動車、風力発電のブレード、スポーツ用品、ボート業界等幅広く使用可能
