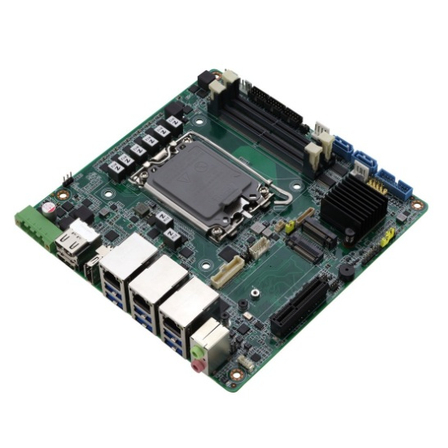

工作機械組込用Mini-ITX基板『MIX-H810WV1』
![[ARM] PICO-ITX規格シングルボードコンピュータ](https://image.mono.ipros.com/public/premium/image_category/95e/1480612/IPROS5063896127759037045.jpg?w=140&h=140){kind=small}
![[ARM] 3.5インチ規格シングルボードコンピュータ](https://image.mono.ipros.com/public/premium/image_category/95e/1480612/IPROS11191459189179269382.jpg?w=140&h=140){kind=small}
![[ARM] NUC規格シングルボードコンピュータ](https://image.mono.ipros.com/public/premium/image_category/95e/1480612/IPROS18369422793245982259.png?w=140&h=140){kind=small}
![[ARM] その他規格シングルボードコンピュータ](https://image.mono.ipros.com/public/premium/image_category/95e/1480612/IPROS9071672680816560246.jpg?w=140&h=140){kind=small}
![[x86] PICO-ITX規格シングルボードコンピュータ](https://image.mono.ipros.com/public/premium/image_category/95e/1480612/IPROS09712709340833886738.jpeg?w=140&h=140){kind=small}
![[x86] 3.5インチ規格シングルボードコンピュータ](https://image.mono.ipros.com/public/premium/image_category/95e/1480612/IPROS26716526150632362241.jpeg?w=140&h=140){kind=small}
![[x86] NUC規格シングルボードコンピュータ](https://image.mono.ipros.com/public/premium/image_category/95e/1480612/IPROS89007405682366094724.jpeg?w=140&h=140){kind=small}
![[x86] EPIC規格シングルボードコンピュータ](https://image.mono.ipros.com/public/premium/image_category/95e/1480612/IPROS40382476764086624778.png?w=140&h=140){kind=small}
![[x86] その他規格シングルボードコンピュータ](https://image.mono.ipros.com/public/premium/image_category/95e/1480612/IPROS685025388089679946.jpg?w=140&h=140){kind=small}
高速演算と安定性を両立。NC装置・制御盤・自動加工設備へスムーズに組込める産業用Mini-ITXマザーボード。
工作機械の制御システムに求められる「安定稼働」「高速応答」「長期供給」を意識して設計された産業用Mini-ITXマザーボードが『MIX-H810WV1』です。 最新の Intel Core Ultra 200Sシリーズ を採用することで、複雑な補間演算や周辺機器との高速通信にも余裕をもって対応。 最大96GBの DDR5メモリ、PCIe Gen5 x4、M.2 NVMe など、制御アプリケーションの高速処理を支える仕様を備えています。 I/Oは USB3.2、2.5GbE×2、シリアル×4、DIO を標準搭載。現場のPLC、センサー、表示装置との接続性を確保し、NC装置や自動化設備の中心コントローラとして活躍します。 DC12〜24V入力、動作温度0〜60℃に対応しており、機械内部への実装にも適した堅牢性を発揮します。
基本情報
【CPU】LGA1851ソケットタイプ 第15世代 Intel Core Ultra 200Sシリーズ対応（CPU別売） 【チップセット】Intel H810 【対応メモリ】DDR5 SODIMM/CSODIMMx 2スロット(最大96GB)(別売) 【拡張スロット】PCIe Gen5 [x4]x 1、M.2 3042/3052 B-Keyx 1 【リアI/O】USB3.2 Gen2x 2、USB2.0x 4、HDMI2.0x 1、DP1.4x 1、Line-outx 1、Mic-inx 1、2.5GbEx 2 【ピンヘッダI/O】USB3.2x 1、USB2.0x 1、LVDS４x 1、AAFP x 1、Speakerx 1、RS-232/422/485x 2、RS-232x 2、８ビットDIO 【ストレージ】SATA 6Gb/sx 2、M.2 2280 M-Keyx 1 (NVMe)（別売） 【入力電源】DC入力12V-24V 【動作温度】0~60℃ 【対応OS】Win10/11 (x64) Linux Ubuntu 22.04 ※CPU,メモリ,ストレージ,OSレスのモデルとなります
価格情報
オープン価格
納期
型番・ブランド名
MIX-H810WV1
用途／実績例
用途：機器制御、自動化システム、環境監視システム、キオスク端末、検査装置、デジタルサイネージ、ゲーム機、コントローラ、データロガーなど多数
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| 【MIX-H810WV1-2L】 | 第15世代Intel Core Ultra200S対応（ソケット LGA1851）、DDR5 SODIMM/CSODIMM x 2、HDMI2.0 x 2、DP1.4 x1、LVDS/eDP x 1，USB3.2 x 4、USB2.0 x 6、2.5GbE x 2、DC入力19V-24V |
| 【MIX-H810WV1-3L0】 | 第15世代Intel Core Ultra200S対応（ソケット LGA1851）、DDR5 SODIMM/CSODIMM x 2、HDMI2.0 x 2、DP1.4 x1、LVDS/eDP x 1，USB3.2 x 4、USB2.0 x 6、2.5GbE x 2、GbE x 1、DC入力19V-24V、OOB |
