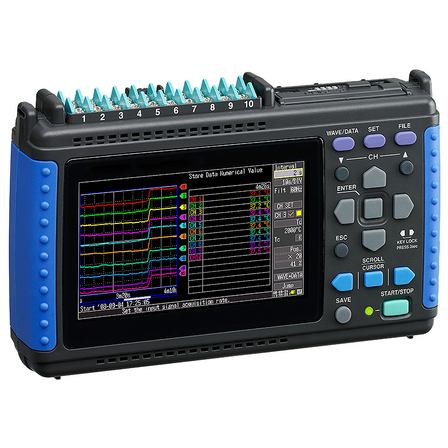

10ch小型汎用データーロガー ／品番 MF12R-9542H
手のひらに載るコンパクトサイズ
絶縁・10ms・10chのパーソナルロガー 測定データをUSBメモリに記録し、手軽にPCに持っていくことができます
基本情報
■基本仕様 入力形式/ チャネル数10ch絶縁（M3ネジ締め式端子台） ※アナログのチャネル間と本体間は絶縁 入力抵抗： 1MΩ（熱流測定、電圧測定、熱電対測定の断線検出OFF時）、 800kΩ（熱電対測定の断線検出ON時） パルス入力：4ch（接続ケーブル9641専用コネクタ×1） ※パルス入力のチャネルは全て本体とGND共通 アナログ入力条件最大入力：DC60V（入力端子間に加えても壊れない上限電圧） 絶縁対地間最大定格：AC30Vrms、DC60V（ 入力ch-筐体間、各入力ch間に加えても壊れない上限電圧） パルス入力条件最大入力：DC0V〜10V（入力端子間に加えても壊れない上限電圧） 非絶縁：（入力ch-筐体間、各入力ch間GND共通） 信号：無電圧a接点、オープンコレクタ、もしくは電圧入力（ Hign：2.5V以上、Low：0.9V以下）、 周期200μs以上（H期間/L期間とも100μs以上） 警報出力条件非絶縁1ch：外部制御端子から出力（GND共通） 条件：各入力ch毎、レベル（↑/↓）、ウィンドウ（IN/OUT）設定し、
価格帯
納期
用途／実績例
■用途 ●EV・HV向けモータ, インバータの評価に 高速・絶縁入力でノイズの少ない安定した測定が可能 ●空調設備の効率測定・性能評価に 複数の吹き出し口の入出力や内部部品の温度など、多点同時測定に対応 ●電子機器内部部品の温度測定、性能評価に 風速変換機を組み合わせることで、装置内の冷却効率測定が可能
