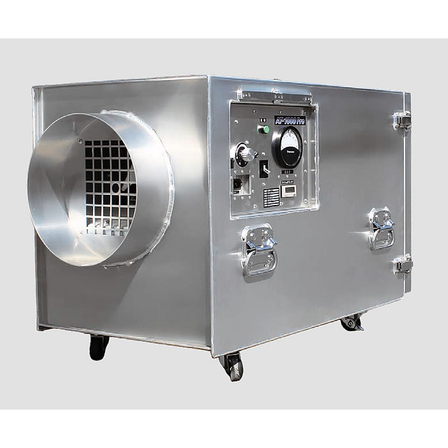

大型軽量微粉塵集塵排気装置風量22m3分M4193LFE-22A
大型軽量微粉塵集塵排気装置(HEPAフィルタ付属石綿・アスベスト除去適用)風量22m3/分
アルミ製全溶接ボディ採用で漏えいを防ぐ 軽量でコンパクト
基本情報
■仕様 品番M4193LFE-22A 寸法600（高さ）×480（幅）×940（奥行） 重量43kg 最大風量18.5m3/分（50Hz） 22.2m3/分（60Hz） ダクト径300φ
価格帯
納期
用途／実績例
<1>集じん・排気装置に接続されたビニルダクトの接続口から150cm程度（接続口直径×5）の位置に測定孔を設置し、排気風速を考慮してダクト内の排気を直接又は導電性シリコンチューブ配管によって取り込み、パーティクルカウンターを接続する。 吸気側はHEPAフィルタ面中央から25cm程度離れたところに設置する。 <2>集じん・排気装置吸気側のパーティクルカウンターで0.3μmの粉じん個数を1分間計測する。 集じん・ 排気装置を稼働させ、排気側のパーティクルカウンターで0.3μmの粉じん個数を1分間計測する。 5回計測し各々の平均値を求め、0.3μmの捕集効率を下記の計算式で求める。 集じん・排気装置の捕集効率（％）=（吸気側計数値-排気側計数値/吸気側計数値）×100 <3>捕集効率の値がHEPAフィルタの捕集効率99.97%を下回った場合、本体等の漏えいテストの記録を再度確認するとともに、HEPAフィルタの設置等が確実になされているか確認する。 <4>パーティクルカウンター1台で計測する場合は吸気側計測後速やかに排気側の計測をして、捕集効率 を求める。
