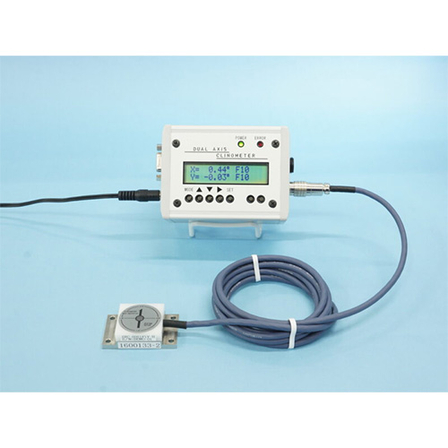

デジタル有線式傾斜角度計トランスミッターM88HDW021F2H
MEMS加速度センサを使用した2軸タイプの小型で軽量なセンサを有し、
モニタ部は電源供給を含め制御盤等に他の制御機器やシーケンサと共に組み込むことを想定した形状をしています(納入実績あり)。 センサとモニタ部は一体型ではなく有線で繋がった分離型(セパレート式)なので、目の届かないところの傾斜も測定が可能です。 また、モニタ部はデジタル表示であるため測定値の視認性が良好です。 さらに、外部電圧出力(アナログ信号)、RS232Cシリアル通信(デジタル信号)によるPCでのデータ受信が可能です。
基本情報
■仕様 品番M88HDW-021F2H 測定範囲±45 deg (※オプション仕様 ±60 deg) 繰り返し精度±0.1 deg（±10 deg） ±0.15 deg（＋10.0～＋45.0 deg、－10.0～－45.0 deg） 分解能0.01 deg 応答速度約200 ms以下 電源DC12V 使用温湿度範囲10～40℃（理論値）、20～85％RH（結露無きこと） 保存温湿度範囲－10～75℃（理論値）、20～90％RH（結露無きこと） 外部出力デジタル出力 (RS232C) アナログ出力 (DC 0～10V が角度-45°～+45°に相当、5Vが0°) 重量モニター部 236 g センサ部 100 g (水平タイプ) 寸法モニター部 W100×D50×H75 mm センサ部 W52×D32×H14.5 mm、ケーブル長 2m
価格帯
納期
用途／実績例
●センサとモニターの分離型（水平測定） ●1軸、2軸設定変更可能 ●HOLD、オフセット機能有り ●電源 DC12V ●振動雰囲気での角度計測可能 (フィルタリング機能) ●外部出力 デジタル・アナログ 2系統
