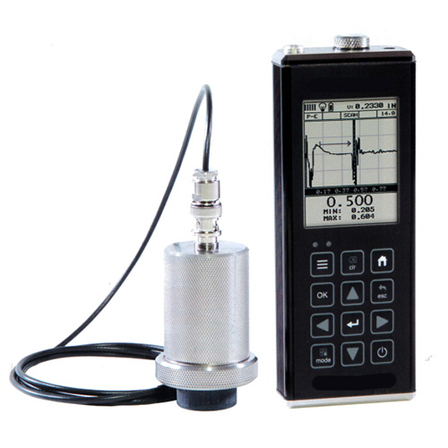

高出力超音波ゴム厚さ計 ／ 品番 M2841HPR-5G
GFRP CFRP・ゴム測定用に開発された 高出力な超音波厚さ計
100mmを超える複合材料にも対応 最大400Vのパルス電圧と強力なトーンバースト
基本情報
■仕様 品番M2841HPR-5G 測定範囲パルス・エコー・モード：1.3mm～30m（鋼）、2.54mm～127mm（複合材料） エコー・エコー：2.54～900mm（鋼） マルチ・エコー・モード：2.54～150mm（鋼） ※測定範囲は、材料・形状・表面状態および 使用するトランスデューサーにより異なります。 測定単位mm/inch 表示分解能0.1mm/0.01mm（10ｍ以上測定時は0.1mm分解能） 音速測定範囲310～18,542m/秒 測定モードP-E：パルス・エコー E-E：エコー・エコー（塗膜上からの母材測定） E-EV：マルチ・エコー（塗膜上からの母材測定） 表示Aスコープ（RF、半波整流）/ Bスコープ / 数値 ゲート最大3ゲート（測定モードによる） 探触子一振動子探触子 周波数500kHz～10MHz PRF250Hz（最大） パルス電圧100 / 150 / 200 / 300 / 400V パルススパイク / ノーマル / ワイド / HV スパイク / HV ノーマル / HV ワイド
価格帯
納期
用途／実績例
■製品概要 M2841HPR-5Gは、高減衰材用に開発されたパワフルな超音波厚さ計です。 ガラス繊維・炭素繊維強化プラスチック(GFRP・CFRP)、ゴム、高密度ポリエチレン(HDPE)、鋳造金属等の厚さ測定に最適で、100mmを超える厚物の複合材料も測定できます。 強力なトーンバーストと最大400Vの高電圧パルスにより一般的な超音波厚さ計とは桁違いのエコーを出力、さらに高減衰材測定用に最適化された受信フィルターにより底面エコーを確実に検出します。 A/Bスコープ表示、独立3ゲート、スキャンモード（高速サンプリング＆最小値・最大値ホールド機能）などの機能に加え、感度低下を伝播時間をもとに補正するTDG SLOPEも搭載しました。 8GBのデータロガーを内蔵しており、測定データは付属のソフトウェアで簡単にPCに転送・表示することができます。さらに、モバイルバッテリーやパソコンのUSBコネクタからの給電にも対応しました。
