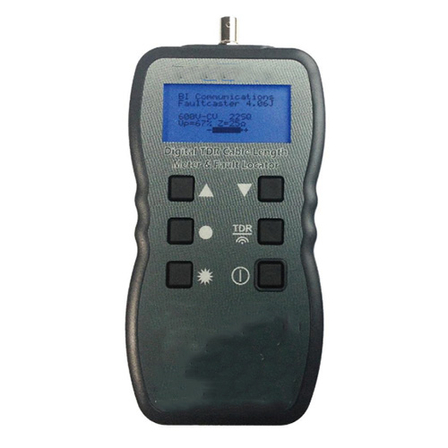

デジタルケーブル測長機(断線診断機)／M749C-200NSG
TDRケーブル診断・測長機
■製品概要 M749C-200NSGはケーブルの一端に接続するだけで電力線、通信線の余長と事故点までの距離が測定できる小型デジタルTDRです。 内臓の TDR により、ケーブル余長測定やオープン･ショートといった事故点までの距離を測定し表示します(距離 2000m 迄)。 本機はケーブル長、事故点までの距離、その他記述を 2×16 ビットの LCD 画面にアルファベットと算用数字で表示します。 内蔵のライブラリには一般的なケーブル種類があらかじめ登録されており、これにより伝播速度の入力をすることなく正確な測定が可能です。 また本機は異なるケーブルのインピーダンスも自動的に補填します。 また本機には規則的に振動する音声発振器も内蔵され、標準的なトーンプローブを用いたケーブル探索や識別も可能です。
基本情報
■仕様 品番M749C-200NSG 測定レンジ2000m(伝播速度70%の場合) 分解能～100m 0.1m / 100～ 1m 精度±2%※ ライブラリ39種 伝播速度係数0～99% 出力パルス5v p‐p into open circuit 出力インピーダンス自動補正 出力パルスFast Edge Step Function 画面2×16 アルファベット/数字表記 LCD 音声発振器810～1110Hz 電圧検知表示<10V(AC/DC) 電源単三アルカリ電池4本 オートパワーオフ4分 作動温度0～40℃ 保管温度－20～70℃ 寸法 重量186×92×36mm 335g 防塵・防滴IP54
価格帯
納期
用途／実績例
■ケーブル接続の方法 <1>目的線が無電圧であること、目的線に端末機器が接続されていないことを確 認します。(端末機器が接続されている場合はブレーカーが落ちていることを 確認します) <2>目的線の片端がオープン又はショートしていることを確認します。(ターミナ ルに接続なきこと) <3>本機をケーブルに接続します。 ケーブル接続には、本機上部にある BNC コネクタを用います。被覆を剥いたケ ーブルとの接続には付属のワニ口クリップを使用してください。 ●同軸ケーブル 赤いワニ口クリップを導線に、黒いワニ口クリップを外部導体(シールド層)に接続します。 ●シールドケーブル 赤いワニ口クリップを被覆と隣接した導線に、黒いワニ口クリップを外部導体(シールド層)に接続します。 ●ツイストペア 2本の導線を広げ、それぞれに赤又は黒のワニ口クリップを接続します。 ●多心ケーブル 任意の導線2本にワニ口クリップを接続します。 ※赤と黒のケーブルに極性はございません
