＜サイズラインアップ追加！＞アルミフレーム用結束チューブ
アルミフレームの溝に取り付けて、配線結束と保護の作業を効率化！サンプル依頼も受け付けております。

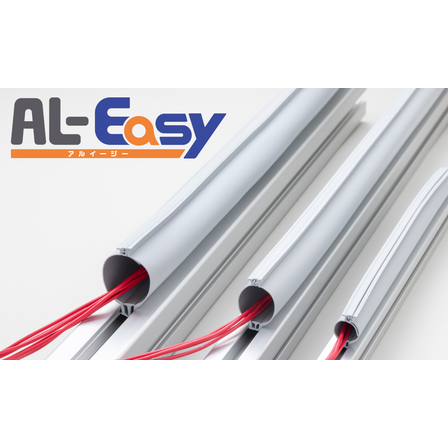

★2024年6月19日～21日 東京ビッグサイトにて開催されます、機械要素技術展2024にて展示します★ 小間位置 東京ビッグサイト 東3ホール E17-40 工場設備等に使用されるアルミフレームに直接取り付けることができる、 全く新しいチューブを開発しました。 アルミフレームの溝に嵌め込み・固定される特殊な構造で、 チューブの中に電線やホースを収納することが出来ます。 煩雑になりがちな配線を束ねる作業を軽減し、 配線を収納することによる全体の外観をスッキリと見せる効果が見込めますので、 アルミフレームをご使用いただいている方は、是非ご検討ください。 また、当社で試した使用事例等の資料もご用意しておりますので、 ご興味のある方はご一読い頂ければと思います。 ★NEW★ ご要望が多かった、チューブ径のサイズラインアップを追加いたしました！ 追加されたチューブ径はカタログラインアップ欄に記載しております。 【注意】製品写真の配線・アルミフレームは商品に含まれておりません。
基本情報
・シート部 ：半硬質塩化ビニル ・嵌合部 ：半硬質塩化ビニル ・適用使用温度 ：-15℃ ～ 60℃ ・難燃性 ：UL224 VW-1相当 （非登録） ・RoHS指令 ：10物質適合品 【注意】製品写真の配線・アルミフレームは商品に含まれておりません。
価格帯
納期
型番・ブランド名
WELGシリーズ
用途／実績例
アルミフレームに取付可能な配線結束チューブ 配線結束作業の効率化を実現！
関連動画
ラインアップ（4）
| 型番 | 概要 |
|---|---|
| WELG(6-2) 013、020、025 | 溝幅 6mm～6.5mm 板厚 2mm～2.5mm チューブ径13φ、20φ、25φ |
| WELG(8-2) 015、020、025 | 溝幅 8mm～8.5mm 板厚 2mm～2.5mm チューブ径15φ、20φ、25φ |
| WELG(8-4) 025 | 溝幅 8mm～8.5mm 板厚 4mm～4.5mm チューブ径25φ |
| WELG(10-6) 015、020、030 | 溝幅 10mm～10.5mm 板厚 5.5mm～6mm チューブ径15φ、20φ、30φ |
カタログ（4）
カタログをまとめてダウンロード
この製品に関するニュース（3）
-
アルミフレームチューブ｢AL Easy｣の電磁波シールドタイプの検討結果資料を作成しました
AL Easyに電磁波シールド材を組み合わせた試作品検討結果のご紹介になります。 電磁波シールド効果や所感等を記載しておりますので、ご興味のある方はぜひご一読頂ければと思います。 ※本資料記載の製品は試作品であり、量産品ではございません。 サンプルのご提供等の対応には、お時間いただきますことをご了承ください。
-
アルミフレームチューブ｢AL Easy｣の使用事例資料を作成しました
弊社のアルミフレームを使用した設備に、AL Easy を取り付けた事例のご紹介になります。 取り付けてみた実際の所感や事例のほかに、耐油性実験の結果等記載しておりますので、ご興味のある方はぜひご一読頂ければと思います。
-
オンラインショップ限定特価品のご案内
ホックタイプのOTGとマジックタイプのMTGがオンラインショップ限定の特価品としてラインアップされました！在庫限りの商品になっておりますので、是非ご覧ください！ OTG→https://store.ztj.co.jp/view/item/000000000156 MTG→https://store.ztj.co.jp/view/item/000000000157
