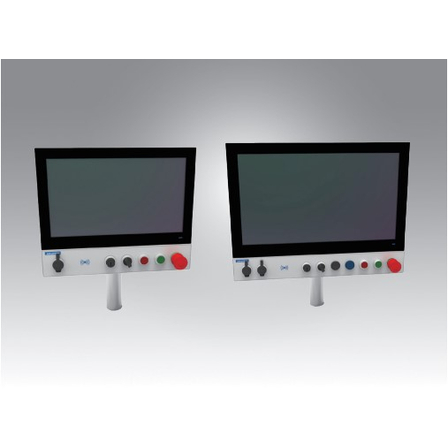

次世代ボタン一体型HMI/産業用モニタ SPC-800(M)V2
全面IP65＆HDBase‑Tで装置脇に直付けできる産業用タッチモニタ
SPC-800(M) V2（SPC-815(M)／SPC-821(M)）は、筐体全面IP65のスタンドアロン産業用タッチモニタです。HDBase‑T（RJ45）入力によりコントローラを離して設置でき、アルミ製ケーブルハウジングで背面配線を隠蔽可能。CP40（Rittal）／CS‑480（Bernstein）のポールマウントに対応し、現場の装置近傍へ柔軟に取り付けられます。FHD表示とP‑CAPマルチタッチに対応し、前面USB拡張や操作パネルキットとの組み合わせにも対応します。 ・筐体全面IP65、シリコンフリー筐体（前後とも防水防塵） ・HDBase‑T長距離映像伝送でデイジーチェーンの映像出力対応 ・15.6型（SPC‑815(M)）／21.5型1027133329%5B1%5D.pdf) ・15.6型（SPC‑815(M)）／21.5型（SPC‑821(M)）FHD、P‑CAPタッチ ・CP40／CS‑480ポールマウント、VESA（オプション） ・前面USB拡張や操作パネルキットに対応（オプション）
基本情報
・防塵防水：筐体全面IP65、アルミ筐体、ケーブルハウジング付き ・表示：FHD 1920×1080、15.6型（815(M)）／21.5型（821(M)） ・輝度：400 nits（815(M)）、250 nits（821(M)）；視野角：170°/130°（815(M)）、178°/178°（821(M)） ・タッチ：P-CAP、4096×4096、透過率≥88% ・映像：HDBase‑T（RJ45）入力、（MB）はHDBase‑T出力あり ・I/O：USB 2.0 ×4 ・電源入力：19～24 V DC ・冷却：ファンレス ・環境：動作0～55℃、湿度95%RH（40℃、非結露） ・取付：CP40／CS‑480ポールマウント、VESA（キット） ・外形・質量：400.74×331.76×185mm・6kg（815(M)）、545.24×415.59×185mm・8kg（821(M)）
価格帯
納期
型番・ブランド名
SPC-821（M）V2/SPC-815（M） V2
用途／実績例
・装置近傍の操作／監視HMI（制御盤パネルカット不要のポール設置） ・コントローラを離した配置が必要なラインでの長距離映像表示（HDBase‑T） ・洗浄や飛沫がある工程の表示・操作端末（全面IP65） ・粉塵・油煙を伴う加工セルのUI表示 ・ロボットセル／搬送ライン脇の視認・操作パネル ・設備改造時の追加表示部（既設盤に依存しない増設） ・前面USB拡張や操作パネルキット併用による現場I/O操
詳細情報
-
【カスタマイズ可能な柔軟設計】 SPC-800（M） V2 シリーズはカスタマイズ可能で、様々な産業機械のニーズに適応できます。カスタマイズ出来るのは以下になります： • 表示デザインの調整 • ロゴ追加 • 非常停止ボタン • 発光リングキー • RFID スキャナー • 色分けされた押しボタン
-
【シンプルな配線】 拡張された配線スペースにより、端子への直接接続が可能で、IP65 の防護性能を維持します。
-
【柔軟な取付対応】 VESA・ポール・アーム・天吊りなどの取付に対応し、さらに Rittal CP40 や Bernstein CS-480 B.Flex 規格もサポートします。
-
【長距離でも高信頼の通信】 SPC-800(M) V2 は HDBase-T 2.0 技術を搭載し、最大 100m の信号送信を実現します。さらに 4K/8K 対応の ESD 保護により、過酷な環境でも安定した映像通信が可能です。広い工場や大型設備で、オペレーターが必要な表示へ柔軟にアクセスできます。
-
【SPC-ILINK】 • 単体型 ILINK 送信機/受信機 • HDMI / USB 信号を HDBase-T に変換 • 壁掛け、 DIN レール取付に対応 • ESD保護：4K/8K対応で全機能を維持 • HDBase-T 伝送距離最大 100 メートル • 広範囲の温度対応
ラインアップ（12）
| 型番 | 概要 |
|---|---|
| SPC-821-MA | 【本体】21.5型FHD P-CAP、HDBase‑T入力、全面IP65スタンドアロン |
| SPC-815-MA | 【本体】15.6型FHD P-CAP、HDBase‑T入力、全面IP65スタンドアロン |
| SPC-821-MB | 【本体】21.5型FHD P-CAP、HDBase‑T入出力（デイジーチェーン）、全面IP65 |
| SPC-815-MB | 【本体】15.6型FHD P-CAP、HDBase‑T入出力（デイジーチェーン）、全面IP65 |
| SPC-815-OPKA | 【パネルキット】15.6型対応、前面USB拡張ポート |
| SPC-815-OPKB | 【パネルキット】15.6型対応、E-Stop＋各種PB＋キーSW＋USB |
| SPC-815-OPKC | 【パネルキット】15.6型対応、E-Stop＋各種PB＋キーSW＋USB＋RFID |
| SPC-821-OPKA | 【パネルキット】21.5型対応、前面USB拡張ポート |
| SPC-821-OPKB | 【パネルキット】21.5型対応、E-Stop＋各種PB＋キーSW＋USB |
| SPC-821-OPKC | 【パネルキット】21.5型対応、E-Stop＋各種PB＋キーSW＋USB＋RFID* |
| SPC-ILINK-TX | 【ILINK】HDBase‑T送信機（壁付けモジュール） |
| SPC-ILINK-RX | 【ILINK】HDBase‑T受信機（壁付けモジュール） |
