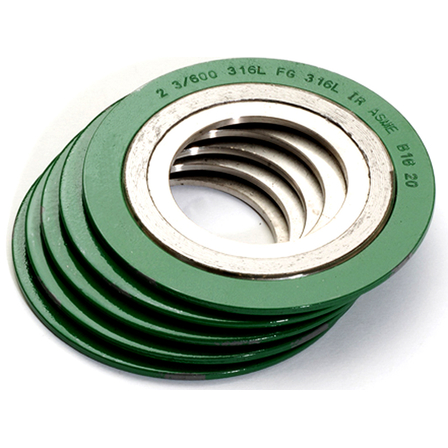

クリンガー製うず巻形ガスケット『マキシフレックス』
クリンガー製うず巻形ガスケット『マキシフレックス』は、流体の圧力・温度変動、ボルト応力緩和等の負荷変動の影響を補正します。
うず巻形『マキシフレックス』の特徴 うず巻形ガスケットは、流体の圧力・温度変動、フランジ表面温度差、フランジローテーション、ボルト応力緩和および永久変形等の原因による負荷変動の影響を補正することが出来ます。 うず巻形ガスケットのシール部はフープと呼ばれるテープ状の金属箔と、フィラーと呼ばれる軟質で圧縮性の高いシール材の層がらせん状に巻かれていて、装着時に圧縮されるとシール材がフランジ表面の凹凸を埋めます。金属箔はフィラーを支えるとともにガスケットに機械的強度と柔軟性を持たせます。 マキシフレックスうず巻形ガスケットはご使用条件によりフィラーの材質を選択できます。 クリンガー製うず巻形ガスケットの設計指針 うず巻のシール部では、断面がV字のフープ材が軟質フィラーと共にうず巻状に巻かれています。機械的強度とシール性の向上のため、巻きはじめと巻き終わりはフープ材のみとし、円周全体をスポット溶接しています。巻き工程での一貫した一定の張力を保っていますので、均一な厚みを得ています。この結果ガスケットの復元率が高く、変動的な使用条件においても信頼性の高い面圧を得ることが出来ます。
基本情報
うず巻形ガスケットの形式 基本型 タイプR 高温・高圧用。みぞ形フランジに使用します。 外輪付き タイプCR 位置決めと共に圧縮時の厚みを決定します。 平面座に使用します。 内輪付き タイプRIR 高温・高圧用。 はめ込み形フランジに使用します。 内外輪付き タイプCRIR 高温・高圧用途。平面座フランジに使用します。乱流を防ぎ、フランジを侵食から守ります。内輪により、シール部を高温から守ります。 金属製外輪 PTFE製内輪 タイプCRIR 平面座フランジに使用します。PTFE内輪がガスケット機能を付加し、流体からシール部本体を守ります。 金属製外輪 膨張黒鉛貼り内輪 タイプCRIR 高温・高圧用途。平面座フランジに使用します。腐食性流体に適しています。グラファイトの内輪がガスケット機能を付加しています。 高密度基本形 タイプRHD 高密度うず巻。高圧ポンプや高圧バルブ及びガス用途。低漏れ量。 膨張黒鉛貼り 基本形 タイプR 低締付け圧や不整なフランジに対応。二重のシール。 熱交換器用 タイプHTX 内外輪付き。内輪は枝付き。
価格帯
納期
型番・ブランド名
クリンガーマキシフレックスうず巻ガスケット
用途／実績例
石油・石油化学・製鋼・製紙など高温・高圧プラントにおけるプロセス・ユーティリティ配管に使用されるうず巻形ガスケット。 ジョイントシートでは対応できない高温・高圧用途に最適。温度・圧力の変動する使用条件にも対応し、機械的衝撃にも強い高機能ガスケット。
