【誘導加熱の産業別適用事例】太陽電池
太陽電池製造のはんだ付けプロセスを改善！太陽電池製造工程での高周波誘導加熱の適用例をご紹介
太陽電池製造における誘導加熱の適用事例をご紹介いたします。 アロニクスのオリジナル仕様によるIH(誘導加熱)高速はんだ付けモジュールは、 太陽電池製造のはんだ付けプロセスを改善します。 【IH(誘導加熱)高速はんだ付けモジュールの特長】 ■高速化：バスバーとインターコネクタのはんだ付け 0.1～0.3秒／箇所、セル電極のはんだ付け 1～2秒／箇所 ■高い制御性：立ち上がり時間5ミリ秒、高速自動周波数チューニング小型誘導加熱電源 ■クリーン加熱：IH（誘導加熱）方式による、非接触直接加熱 ■省エネルギー：電力消費は加熱時間のみ、常時出力ＯＮの必要なし ■汎用電源：誘導加熱電源は標準仕様の通常生産品です。短納期で保守の心配もなく、生産ラインにも安心して適応できます。 ■自在な適応性：ヘッドの重量は約2.6kg、ヘッドと誘導加熱電源間のケーブルは約4ｍ。ロボット利用の自動機への適応も可能です。 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報

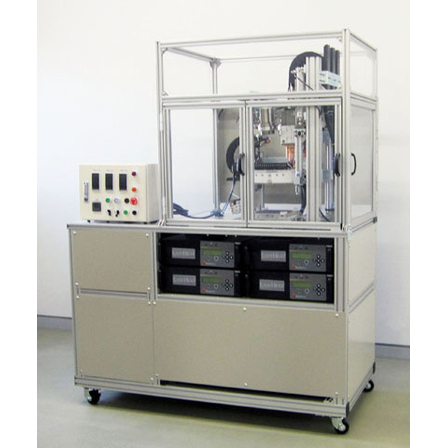

【お客様の希望仕様により、誘導加熱方式の自動はんだ付け装置を設計・製造いたします】 ■一つの誘導加熱電源で、ポイント加熱ヘッドは１～３箇所同時はんだ付け、 ライン加熱ヘッドは１ライン同時はんだ付け（各複数ユニット搭載可） ■ライン加熱ヘッド２～３台使用により、セル複数ライン同時はんだ付け１～２秒／枚 ■ライン加熱ヘッド１台使用でも、位置決めステージ追加により、複数ラインを低コストで簡単にはんだ付け１～２秒／箇所 ■セルはんだ付けの予熱には精密ホットプレートを使用し、温度勾配差による溶着不良を防止 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
