【事例1】3D実装チップレットX線センサによる高感度化の実現
熱脆弱なセンサと半導体LSIを低温で3D積層。50µm間隔の超高密度実装に成功

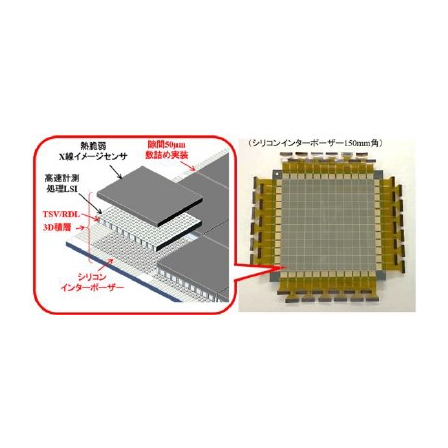

熱に弱いイメージセンサと、高速処理を担うLSIをいかに統合するか。 この課題を独自の3D積層技術で解決しました。 熱脆弱なX線イメージセンサとTSV形成LSIを低温で3D積層することにより、 センサ画素信号端子の直接接合を実現しました。10mm角のセンサを50µmという 極小の隙間で144個敷き詰めることで、大面積かつ高感度なセンシングを 可能にしています。 高速計測処理を最大化するための、シリコンインターポーザー活用ノウハウが 凝縮された事例です。 ※高度な3D積層技術の具体的なプロセスについては、資料内でご確認いただけます。
基本情報
※高度な3D積層技術の具体的なプロセスについては、資料内でご確認いただけます。
価格帯
納期
用途／実績例
※高度な3D積層技術の具体的なプロセスについては、資料内でご確認いただけます。
