【プロッター加工事例】PTFEソフトガスケット
ニチアス株式会社製ソフトタイプのガスケット「TOMBO No.9096」の加工事例をご紹介！

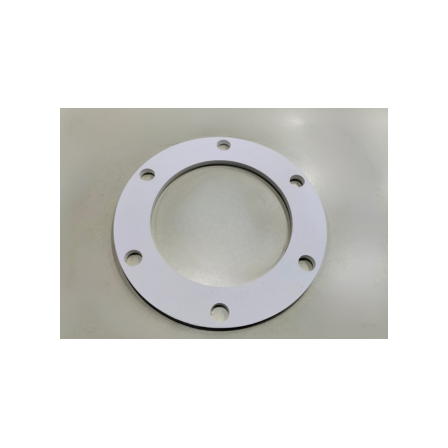

お客様の図面に基づき、PTFE製ソフトガスケット「TOMBO No.9096」 (厚さ5mm)から、フランジ用ガスケットを製作した事例をご紹介いたします。 加工内容は、外径φ170mm、内径φ114mmのリング形状に、P.C.D.150mm上に φ12mmのボルト穴を6ヶ所あけるというもの。 当社のプロッター加工機(ルーター機能付き)を使用し、抜き型を 作ることなくデータから直接加工しました。 【プロッター加工 特長】 ■抜き型いらずでコスト削減 ■1枚からの小ロット生産に対応 ■データ保存で簡単なリピート手配 ■多様な材質・形状に対応 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
ダイコーは、ガスケット・パッキンをはじめとする様々な工業用製品の加工に特化したメーカーです。 日本最大級のウォータージェット加工機をはじめとする業界屈指の加工設備と、ジョイントシート、ゴム、樹脂、金属など幅広い材料の取り扱いにより、お客様の多様なニーズにお応えします。50年間培ってきた技術と経験を活かし、お客様の課題解決に貢献できるよう、高品質・短納期・低コストで製品をご提供いたします。お客様の多様なニーズにお応えするため、ダイコーの生産拠点には様々な加工設備を備えています。中でもウォータージェット加工機は、大阪本社・東京支社合わせて4台を設置しており、国内でも最大級の規模を誇ります。最大加工範囲はW4,000mm×L5,500mmで、大口径のガスケット・パッキンも高精度に製造できます。材料効率を極限まで高めることにより、『高品質・低コスト』でのご提供を実現しています。
