【バルカーNo.6500 加工事例】大型・異形ガスケット
ウォータージェット加工と接着加工を組み合わせることで、大型で複雑な形状の製品製作にも柔軟に対応

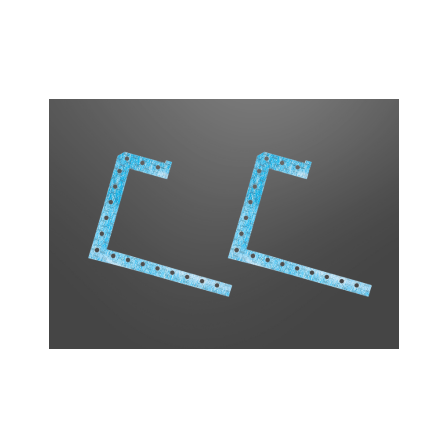

お客様の図面に基づき、厚さ3mmのノンアスベストジョイントシート 「バルカーNo.6500」から、545mm×709mmの大型で複雑なコノ字 形状のガスケットを製作した事例です。 加工内容は、φ21mmの穴を17ヶ所あけるというものです。当社の ウォータージェット加工機を使用し、CADデータから直接、高精度に 切断しました。 バルカーNo.6500は、有機繊維・無機繊維にNBRなどを配合した、 非石綿タイプの汎用ジョイントシートです。一般ユーティリティ系流体に 対して良好なシール性を示し、石油精製、化学プラント、船舶、一般配管 など、幅広い用途で長年の実績があります。 【加工の特長】 ■コスト削減の提案 ■抜き型不要で低コスト・短納期 ■図面からのダイレクト加工 ■データ保存で簡単なリピート手配 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
ダイコーは、ガスケット・パッキンをはじめとする様々な工業用製品の加工に特化したメーカーです。 日本最大級のウォータージェット加工機をはじめとする業界屈指の加工設備と、ジョイントシート、ゴム、樹脂、金属など幅広い材料の取り扱いにより、お客様の多様なニーズにお応えします。50年間培ってきた技術と経験を活かし、お客様の課題解決に貢献できるよう、高品質・短納期・低コストで製品をご提供いたします。お客様の多様なニーズにお応えするため、ダイコーの生産拠点には様々な加工設備を備えています。中でもウォータージェット加工機は、大阪本社・東京支社合わせて4台を設置しており、国内でも最大級の規模を誇ります。最大加工範囲はW4,000mm×L5,500mmで、大口径のガスケット・パッキンも高精度に製造できます。材料効率を極限まで高めることにより、『高品質・低コスト』でのご提供を実現しています。
