大口径フランジ用ガスケットの加工事例
大口径フランジ用ガスケットの加工事例｜ウォータージェット加工で多穴フランジに対応

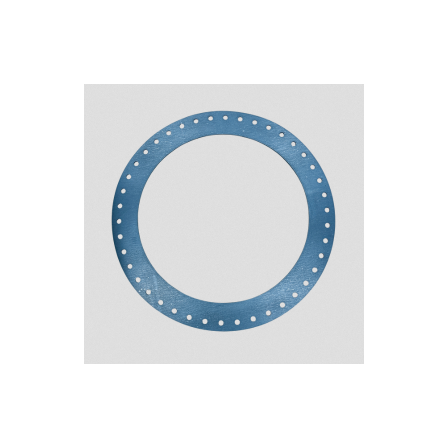

■加工事例概要 製品名：大口径フランジ用ガスケット 寸法：外径985φ × 内径756φ（P918/22φ-42） 今回の加工事例は、大口径サイズのフランジに使用されるガスケットの加工事例です。 得意先はプラント・設備関連分野で、外径・内径ともに大きなサイズでありながら、多数のボルト穴を有する形状に対し、安定した寸法精度と穴位置再現性が求められていました。 材質にはT1120を使用し、ウォータージェット加工を採用することで、材料特性を損なうことなく、図面通りの外形・穴配置を安定して加工しています。 これにより、組付け時の位置合わせがしやすく、作業性とシール性の確保に貢献しています。
基本情報
■製品特長（TOMBO No. 1120） TOMBO No.1120は、膨張黒鉛を主成分にアラミド繊維とNBRを加えたジョイントシートです。耐熱・耐蒸気・耐食性に優れ、柔軟で傷つきにくい特長があります。水や蒸気、油、排ガス等に対応し、石油精製や化学プラント、発電所など比較的高温のフランジやバルブ等で幅広く使用されています。 ■加工方法（ウォータージェット加工） ウォータージェットとは、高圧水を利用して材料を切断する水圧切断機です。高圧水を噴射し加工します。 加工材料により噴射ノズルを替え、高品質な製品を短時間で製作することができます。又、従来の手加工による寸法公差が大幅に改善され安定した加工精度が得られます。プレス加工による切断面のテーパーもウォータージェット加工なら改善することができます。
価格帯
納期
用途／実績例
■Q&A Q. 大口径ガスケットでも加工精度は確保できますか？ A. はい。ウォータージェット加工により、大口径サイズでも外径・内径・穴位置の精度を安定して確保できます。 Q. 穴数が多い形状にも対応可能ですか？ A. 可能です。図面データに基づき、多穴形状でも再現性の高い加工が可能です。 Q. 試作や1枚からの対応はできますか？ A. はい。試作・小ロット・特注形状にも対応しております。 ■ダイコーの対応力 ガスケット・パッキンの加工ならダイコーへ。 材質選定のご相談から加工方法のご提案、形状検討まで具体的に対応します。試作・小ロット・特注形状も承りますので、お気軽にご相談ください。
