【TOMBO No.1995加工事例】熱交換器用2パスガスケット
お客様からいただいた図面を元に直接加工！複雑な形状も自在に実現

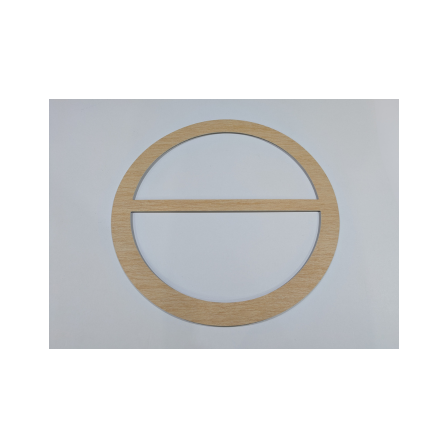

お客様の図面に基づき、厚さ2mmの標準グレードジョイントシート 「TOMBO No.1995」から、熱交換器用のガスケットを1枚製作しました。 形状はφ532mm×φ445mmのリングに、センタ枝が付いた「2パス」 熱交換器用のガスケットです。当社のウォータージェット加工機を使用し、 CADデータから直接、高精度に切断しました。 ウォータージェット加工は、高圧の水流で切断するため、熱交換器用のような 複雑な形状のガスケット加工に好適です。 【加工の特長】 ■抜き型不要で低コスト・短納期 ■図面からのダイレクト加工 ■熱影響のない高品質な切断 ■データ保存で簡単なリピート手配 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【製品詳細】 ■大口径対応 ■比較的低温のフランジ、バルブ、各種機器のガスケットとして広く用いられる ■100℃以上の蒸気・熱水ラインで使用する場合は、十分な締付面圧を確保するなど、 配管応力がかからないよう留意が必要 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
