【ガスケット加工事例】スリーシート201S極薄額縁異形
厚さ0.1mmの極薄素材も精密カット！抜き型不要で額縁異形形状を製作

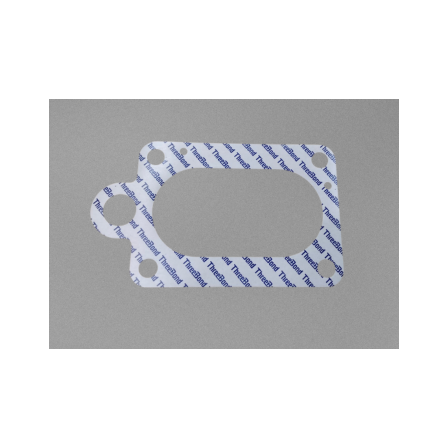

スリーボンド社製の特殊シートガスケット「スリーシート 201S」(厚さ0.1mm) から、210mm×355mmの額縁異形形状ガスケットを製作した事例です。 スリーシートパッキンは、固型シートガスケットと液状ガスケットの両方の 長所を併せ持つ特殊なガスケット。長くて強い繊維質材料に独自の粘性体を 含浸させており、柔軟性があり、フランジ面への馴染みが非常に良好です。 加工内容は、外周のカットに加え、内径部分にR65の曲線加工を施すもの。 当社のプロッター加工機を使用し、素材を傷めることなくCADデータ通りに 精密に切断いたしました。 【事例概要】 ■素材：スリーシート 201S(0.1t) ■サイズ：210mm×355mm ■加工内容：外周カット、内径部分R65の曲線加工 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【製品詳細】 ■独自構造：長くて強い繊維質材料に、独自の粘性体を含浸させている 柔軟性があり、フランジ面への馴染みが非常に良いのが特長 ■優れた耐油性：特に油類に対して優れた耐性を持っており、エンジンやトランスミッション、 各種工業用機械の油ラインに適している ■幅広い温度範囲：－40℃～150℃と幅広い温度環境下で使用可能 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
ダイコーは、ガスケット・パッキンをはじめとする様々な工業用製品の加工に特化したメーカーです。 日本最大級のウォータージェット加工機をはじめとする業界屈指の加工設備と、ジョイントシート、ゴム、樹脂、金属など幅広い材料の取り扱いにより、お客様の多様なニーズにお応えします。50年間培ってきた技術と経験を活かし、お客様の課題解決に貢献できるよう、高品質・短納期・低コストで製品をご提供いたします。お客様の多様なニーズにお応えするため、ダイコーの生産拠点には様々な加工設備を備えています。中でもウォータージェット加工機は、大阪本社・東京支社合わせて4台を設置しており、国内でも最大級の規模を誇ります。最大加工範囲はW4,000mm×L5,500mmで、大口径のガスケット・パッキンも高精度に製造できます。材料効率を極限まで高めることにより、『高品質・低コスト』でのご提供を実現しています。
