NBRゴムC面取りガスケットの加工事例
ウォータージェット加工で複数穴加工に対応 ■加工事例概要

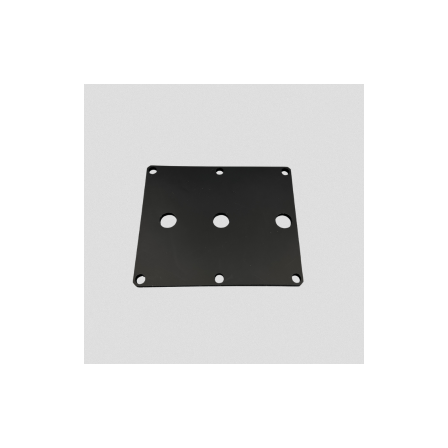

寸法：81W × 96L（板厚3t） 本事例は、NBRゴム製プレートガスケットにC面取り（C2）加工を施した製作事例です。外形81W×96Lの形状に、φ10穴を3箇所、φ5穴を6箇所配置した構成となっています。複数径の穴加工では穴位置精度と加工再現性が重要となるため、ウォータージェット加工を採用しました。熱影響を与えずに加工できるため、材料の弾性特性を維持しつつ均一な切断面を確保。さらにC面取り加工により組付け時の干渉を抑制し、作業性向上と安定したシール性能の確保に寄与しています。 ■製品特長（NBRゴム） NBR（ニトリルゴム）は、優れた耐油性を持ち、燃料油や潤滑油などのシールに最適な合成ゴムです。 機械的強度や耐摩耗性にも優れ、Oリングやパッキン、ホース等に広く使用されます。一方で耐候性や 耐オゾン性は低いため屋外使用には適さず、主に屋内の油圧・空圧機器等で活躍します。
基本情報
■加工方法（ウォータージェット加工） ウォータージェットとは、高圧水を利用して材料を切断する水圧切断機です。高圧水を噴射し加工します。 加工材料により噴射ノズルを替え、高品質な製品を短時間で製作することができます。又、従来の手加工 による寸法公差が大幅に改善され安定した加工精度が得られます。プレス加工による切断面のテーパーも ウォータージェット加工なら改善することができます。
価格帯
納期
用途／実績例
■Q&A Q：ゴム材でもC面取り加工は可能ですか？ A：可能です。図面指示に基づきC2などの面取り加工に対応しています。 Q：異なる穴径の同時加工はできますか？ A：ウォータージェット加工により、異径穴でも高い位置精度で加工可能です。 Q：試作や1枚からの製作にも対応していますか？ A：対応可能です。小ロットや特注形状にも柔軟に対応しています。 ■ダイコーの対応力 ダイコーでは、NBRゴムの材質選定から加工方法提案、C面取りや複数穴加工などの形状対応まで一貫してサポートしています。図面支給による試作案件や特注加工にも柔軟に対応いたします。
