井戸用パッキンの加工事例
ウォータージェット加工で切り欠き形状に対応

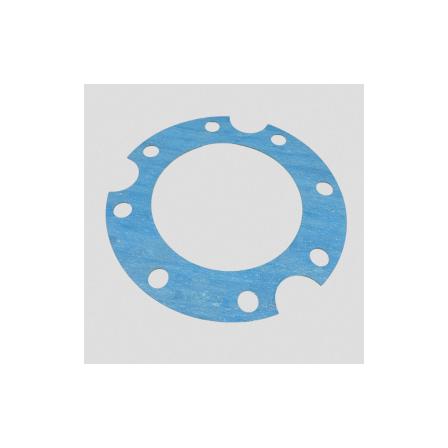

■加工事例概要 製品名：井戸用パッキン 寸法：外径φ258×内径φ165.2（P224） 今回の加工事例は、井戸設備に使用されるフランジ部向けパッキンの加工事例です。外周に切り欠き形状を設け、ボルト穴8箇所を均等配置した仕様で、取付位置を考慮した形状となっています。井戸設備関連分野のお客様向けに、寸法精度と形状再現性の確保を目的として、ウォータージェット加工を採用しています。
基本情報
■製品特長（No.6500） No.6500は、非石綿繊維と耐熱・耐油性ゴム（NBR）を主成分とする汎用ジョイントシートです。経済性 に優れ、水・油・空気など幅広い流体に対応します。各種産業の配管や機器のシールとして標準的に使用 され、JIS水道用規格にも適合していますが、100℃を超える条件には注意が必要です。 ■加工方法（ウォータージェット加工） ウォータージェットとは、高圧水を利用して材料を切断する水圧切断機です。高圧水を噴射し加工します。 加工材料により噴射ノズルを替え、高品質な製品を短時間で製作することができます。又、従来の手加工による寸法公差が大幅に改善され安定した加工精度が得られます。プレス加工による切断面のテーパーもウォータージェット加工なら改善することができます。
価格帯
納期
用途／実績例
■Q&A Q：切り欠き形状のあるパッキンも対応できますか？ A：切り欠きや複数穴を含む形状にも対応しています。 Q：数量が少なくても依頼できますか？ A：抜き型を使用しないため、小ロットや単品加工にも対応可能です。 Q：材質選定から相談できますか？ A：使用条件や流体に応じた材質選定から対応しています。 ■井戸用パッキンの加工はダイコーへ ダイコーでは、井戸設備向けパッキンをはじめ、用途や取付条件に応じた材質選定と加工方法の提案を行っています。ウォータージェット加工による試作・特注形状のご相談にも対応可能です。
