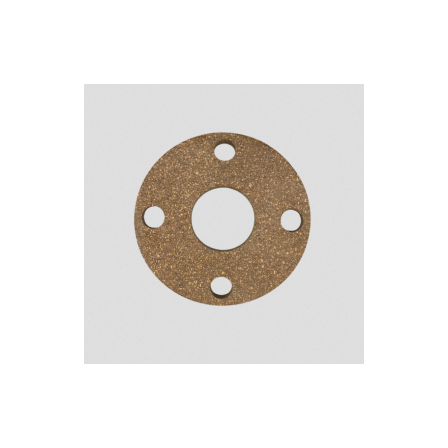

合成コルクガスケット（5K-25A FF）の加工事例
ウォータージェット加工で高精度対応
■加工事例概要 製品名：合成コルクガスケット 寸法：5K-25A FF（板厚6.0t） 本事例は、5K-25A FF規格の配管フランジ用合成コルクガスケットの製作事例です。板厚6.0tの厚物合成コルク材を使用し、フランジ規格に基づく中央穴およびボルト穴位置精度が求められる仕様です。加工にはウォータージェット加工を採用し、厚物材でも均一な切断面と高い穴位置精度を確保。材料の圧縮復元性を維持しながら、安定したシール性能と組付け性を実現しています。 ■製品特長（合成コルク） 合成コルクは、コルク粒子と合成ゴム（NBRなど）を均一に混合・圧縮成形したシート材です。 コルクの持つ圧縮復元性とゴムの柔軟性を併せ持ち、安定したシール性を発揮します。 適度な弾性によりボルト締結時の面圧を均一に保持しやすく、自動車部品や機械カバー部の ガスケット、オイルパンパッキンなどに使用されます。 耐油性を持つタイプが一般的ですが、高温蒸気や強溶剤環境には適しません。 振動吸収性や密閉性が求められる用途で広く採用されている材料です。
基本情報
■加工方法（ウォータージェット加工） ウォータージェットとは、高圧水を利用して材料を切断する水圧切断機です。高圧水を噴射し加工します。 加工材料により噴射ノズルを替え、高品質な製品を短時間で製作することができます。又、従来の手加工 による寸法公差が大幅に改善され安定した加工精度が得られます。プレス加工による切断面のテーパーも ウォータージェット加工なら改善することができます。
価格帯
納期
用途／実績例
■Q&A Q：厚み6.0tの合成コルクでも精度は出ますか？ A：ウォータージェット加工により厚物でも安定した寸法精度を確保しています。 Q：フランジ規格品にも対応できますか？ A：5K・10Kなど各種規格に対応可能です。 Q：試作や少量ロットにも対応していますか？ A：1枚からの試作にも対応しております。 ■ダイコーの対応力 ダイコーでは、合成コルクガスケットの材質選定から加工方法提案、規格対応、試作・量産まで一貫して対応しています。厚物シート加工や特注形状にも柔軟に対応いたします。
カタログ（2）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
ダイコーは、ガスケット・パッキンをはじめとする様々な工業用製品の加工に特化したメーカーです。 日本最大級のウォータージェット加工機をはじめとする業界屈指の加工設備と、ジョイントシート、ゴム、樹脂、金属など幅広い材料の取り扱いにより、お客様の多様なニーズにお応えします。50年間培ってきた技術と経験を活かし、お客様の課題解決に貢献できるよう、高品質・短納期・低コストで製品をご提供いたします。お客様の多様なニーズにお応えするため、ダイコーの生産拠点には様々な加工設備を備えています。中でもウォータージェット加工機は、大阪本社・東京支社合わせて4台を設置しており、国内でも最大級の規模を誇ります。最大加工範囲はW4,000mm×L5,500mmで、大口径のガスケット・パッキンも高精度に製造できます。材料効率を極限まで高めることにより、『高品質・低コスト』でのご提供を実現しています。
