D5800排気ダクトパッキンの加工事例
クロスゴム引き加工で大口径ダクトシールに対応

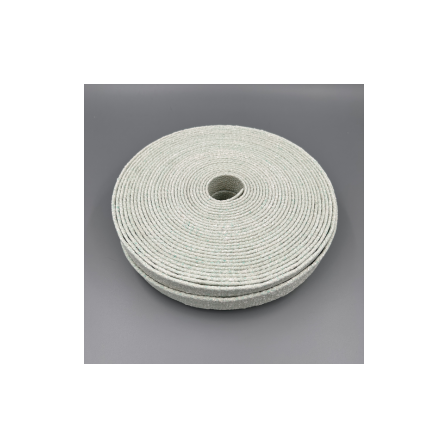

加工事例概要 製品名：排気ダクト用パッキン材 寸法：4t × 30W × 30M 今回の加工事例は、産業設備の排気ダクト接続部に使用されるパッキン材です。幅30mm、厚さ4mmのシール材をロール状に加工した仕様で、大口径ダクトのフランジ部に使用されます。材質にはD5800を採用し、ガラスクロスにゴムを含浸させた耐熱シール材として構成されています。クロスゴム引き加工により柔軟性と施工性を確保し、設備現場での施工性向上と安定したシール性能の確保に貢献しています。 製品特長（D5800） 排気ガス、燃焼ガス、熱風など、ダクトフランジ、マンホールガスケット。 RCF規制に対応した生体溶解性繊維クロスを使用しています。縫製などの加工方法があり、大口径の加工が可能です。 高温のダクトシールに使用されます。
基本情報
加工方法（クロスゴム引き加工） ゴム引き加工は、素材の持つ優れた耐熱性能に、ゴムの持つ多様な機能を付加することで、高機能な 複合素材を生み出す技術です。ゴム引きにより、ガラスクロスの裁断、打ち抜き、縫製などの加工が容易になり、 複雑な形状のガスケットやダクトなどを製作しやすくなります。 素材を積層し、ご要望の厚さに成形いたします。 使用温度に合わせて最適な素材をご提案可能です。
価格帯
納期
用途／実績例
Q&A Q1. 排気ダクト用の長尺パッキン材は製作できますか？ A. 長尺ロール形状での供給や用途に合わせた寸法加工に対応可能です。 Q2. 高温排気ラインでも使用できますか？ A. D5800は排気ガスや燃焼ガスなどのダクトシール用途で使用される耐熱材料です。 Q3. 大口径ダクト用のシール材にも対応できますか？ A. 大型設備のダクトフランジ向けシール材の製作実績があります。 Q4. 特注寸法の相談は可能ですか？ A. 使用環境に合わせた材料提案や寸法検討から対応可能です。 ダイコーの対応力 排気ダクトや設備フランジ向けのシール材製作に対応しています。材質選定から加工方法の提案、形状検討まで一貫してサポートし、試作から量産まで柔軟に対応可能です。高温環境や大口径設備など、設備仕様に合わせたシール材製作のご相談にも対応しております。
カタログ（2）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
ダイコーは、ガスケット・パッキンをはじめとする様々な工業用製品の加工に特化したメーカーです。 日本最大級のウォータージェット加工機をはじめとする業界屈指の加工設備と、ジョイントシート、ゴム、樹脂、金属など幅広い材料の取り扱いにより、お客様の多様なニーズにお応えします。50年間培ってきた技術と経験を活かし、お客様の課題解決に貢献できるよう、高品質・短納期・低コストで製品をご提供いたします。お客様の多様なニーズにお応えするため、ダイコーの生産拠点には様々な加工設備を備えています。中でもウォータージェット加工機は、大阪本社・東京支社合わせて4台を設置しており、国内でも最大級の規模を誇ります。最大加工範囲はW4,000mm×L5,500mmで、大口径のガスケット・パッキンも高精度に製造できます。材料効率を極限まで高めることにより、『高品質・低コスト』でのご提供を実現しています。
