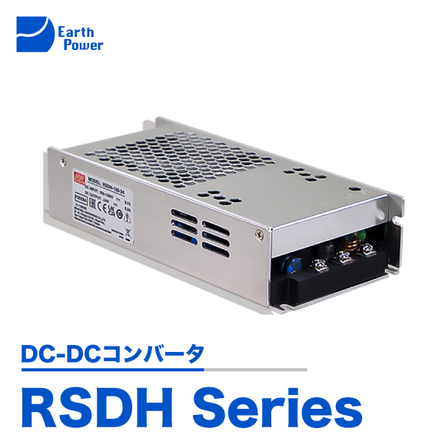

DC-DCコンバータ「RSDH Series」
高電圧でも安定稼働！DC250V〜DC1,500V対応のDC-DCコンバータ
RSDH Seriesは、DC250V～DC1,500Vの超ワイド入力に対応した絶縁型DC-DCコンバータです。 太陽光発電システムや蓄電システム、EV充電設備などの高電圧DC環境において、制御機器へ安定したDC電源を供給します。 また、内部コーティングが施されているため、埃や汚れに強く長期運用でも安心して使用ができる製品です。
基本情報
【特徴】 ・DC出力調整可能 ・低リップル＆ノイズ（120mVp-p〜300mVp-p） ・簡単接続可能設計 ・幅広い入力電圧：DC250V〜DC1,500V ・入力耐サージ電圧：DC1,700V（10秒間） ・コンパクトで1U型サイズ ・6：1の幅広い入力範囲 ・動作高度：最大5,000m ・保護回路搭載 ・入出力間絶縁耐性：AC4,000V（強化絶縁） ・幅広い温度範囲：-40℃〜+80℃ ・一次側 / 二次側絶縁設計 ・自然対流冷却
価格帯
納期
用途／実績例
・太陽光発電システム / 再生可能エネルギーシステム ・高電圧周波数変換 ・産業用制御システム ・半導体制御装置 ・電気機械装置 ・DCバス集中給電システム ・エネルギー貯蔵システム（ESS） ・EV充電設備（充電ステーション） ・鉄道電源システム ・その他ユニット、システム採用 など
ラインアップ（8）
| 型番 | 概要 |
|---|---|
| RSDH-150-12JP | 出力電圧：DC12V / 出力電流：10.0A / 出力電力：120W / 入力電圧範囲：DC250V〜DC1,500V / |
| RSDH-150-24JP | 出力電圧：DC24V / 出力電流：16.2A / 出力電力：150W / 入力電圧範囲：DC250V〜DC1,500V / |
| RSDH-150-32JP | 出力電圧：DC32V / 出力電流：4.68A / 出力電力：150W / 入力電圧範囲：DC250V〜DC1,500V / |
| RSDH-150-48JP | 出力電圧：DC48V / 出力電流：3.12A / 出力電力：150W / 入力電圧範囲：DC250V〜DC1,500V / |
| RSDH-300-12JP | 出力電圧：DC12V / 出力電流：20.0A / 出力電力：240W / 入力電圧範囲：DC250V〜DC1,500V / |
| RSDH-300-24JP | 出力電圧：DC24V / 出力電流：12.5A / 出力電力：300W / 入力電圧範囲：DC250V〜DC1,500V / |
| RSDH-300-32JP | 出力電圧：DC32V / 出力電流：9.37A / 出力電力：300W / 入力電圧範囲：DC250V〜DC1,500V / |
| RSDH-300-48JP | 出力電圧：DC48V / 出力電流：6.25A / 出力電力：300W / 入力電圧範囲：DC250V〜DC1,500V / |
