CoaXPress-over-Fiber 規格解説書
CoaXPress-over-Fiber 次世代のマシンビジョンインターフェースのテクノロジーを紐解きます
CoaXPress（CXP）は、高帯域幅コンピュータービジョンアプリケーションの事実上の規格です。 CoaXPressの最高速度はCXP-12で、同軸銅線ケーブルで12.5 Gbps（ギガビット秒）を達成します。 CoaXPressではリンクアグリゲーションの適用が一般的であり、4つのCXP-12リンクを使えば、50 Gbpsの帯域幅（12.5 x 4）の達成は簡単です。 CoaXPress-over-Fiberは当初、CoaXPress仕様へのアドオンという形態で設計されました。 CoaXPressプロトコルをそのまま変更せずに、光ファイバを含む標準のイーサネット接続で実行する手段を提供するものです。 Euresysは、2018年にCoaXPress-over-Fiberの開発とデモを開始しました。 CoaXPress-over-Fiberの仕様は2021年にCoaXPress 規格のアドオンとして承認され、JIIA（日本インダストリアルイメージング協会）によって管理されています。 その次世代インターフェースのテクノロジーについて解説致します。
基本情報

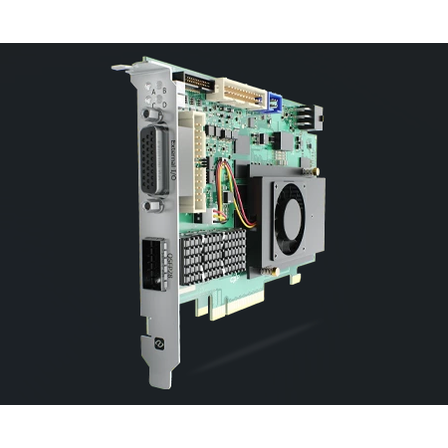

CoaXPress-over-Fiber規格の最新製品「Coaxlink QSFP28」 ・1つの100 Gbpsオプティカルモジュール対応QSFP28ポート ・4接続25 Gbps CoaXPress-over-Fiber ・カメラ帯域幅 12,500 MB/秒 ・8GBオンボードメモリ ・PCIe 4.0（Gen 4）x8バス: バス帯域幅 13,500 MB/秒 ・機能が豊富な20本のデジタルI/Oライン ・多種多様なフレームレートコントロール機能 ・Mementoイベントログ取得ツール
価格情報
当社正規代理店までお問合せください。
納期
型番・ブランド名
次世代産業⽤画像インターフェース
用途／実績例
【光ファイバ使用のメリット】 ■ファイバ接続には基本的に長さの制限がないため、ケーブルの長さは問題ではなくなる ■光ファイバの接続標準はファイバ当たり10 Gbpsと25 Gbpsで、高い帯域幅を提供可能 ■光ファイバは電気的ノイズへの耐性があるため、生産フロアや医療分野での応用に大きなメリット ■光ファイバは同等の銅ケーブルに比べ軽量でサイズが小さい ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
詳細情報
関連動画
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| Coaxlink QSFP28 | 4接続25 Gbps CoaXPress-over-Fiber / カメラ帯域幅 12,500 MB/秒 / PCIe 4.0(Gen 4) x8バス / バス帯域幅 13,500 MB/秒 / 多種多様なフレームレートコントロール機能 |
| Coaxlink QSFP+ | 40 Gbps オプティカルモジュール対応QSFP+ポート / カメラ帯域幅 5,000 MB/秒 / PCIe 3.0（Gen 3）x8バス: バス帯域幅 6,700 MB/秒 / CustomLogic対応: お客様独自のFPGAロジック |
| Coaxlink CXP-12 to QSFP+ Converter | CoaXPress-over-Fiberを使って、ケーブルの長さを簡単に延長 / CXP-12カメラとCoaxlink QSFP+フレームグラバーの接続を実現 |
カタログ（4）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
Euresysは画像・動画取り込み用ボード、画像処理ソフトウェアの製造のリーディングカンパニーです。 Euresys Japanは、日本の販売・サポートの拠点として高品質のソリューション、世界各地のOEMやシステムインテグレータに対するサポートを提供しています。 Euresysは革新的なハイテク大手として、画像・ビデオ取り込みコンポーネント、フレームグラバー、FPGA IPコア、および画像処理ソフトウェアを設計・提供しています。コンピュータビジョン、マシンビジョン、ファクトリーオートメーション、医療用画像処理で活躍しています。 Euresysの能力は、子会社の Sensor to Imageが30年もの年月で培った、GigE Vision、USB3 Vision、CoaXPress、Camera Link、GenICamといったイメージング分野のノウハウによってさらに強化されています。 ソフトウェア画像解析の専門知識には、3D検査、ディープラーニングを使用した欠陥検出、サブピクセル測定、パターンマッチング、カラー分析、光学文字認識、バーコードの読み取りと検証が含まれます。
